Гидрораспределитель 04HSSD6-4OTGG КИТАЙ

Гидрораспределитель 04HSSD6-4OTGG - четырёхсекционный моноблок китайского производства

Выбирая распределительную гидравлику для многоцилиндровых систем, важно сразу ориентироваться на нужное количество секций. В нашем каталоге гидрораспределителей представлен широкий выбор типоразмеров и исполнений. Особой популярностью пользуются гидрораспределители на 40 л - оптимальный типоразмер для мобильной техники среднего класса. Среди них можно выбрать как проверенные гидрораспределители серии Z50 Болгария и гидрораспределители на 40 л Болгария, так и экономичные гидрораспределители на 40 л Китай, к которым относится данная модель.

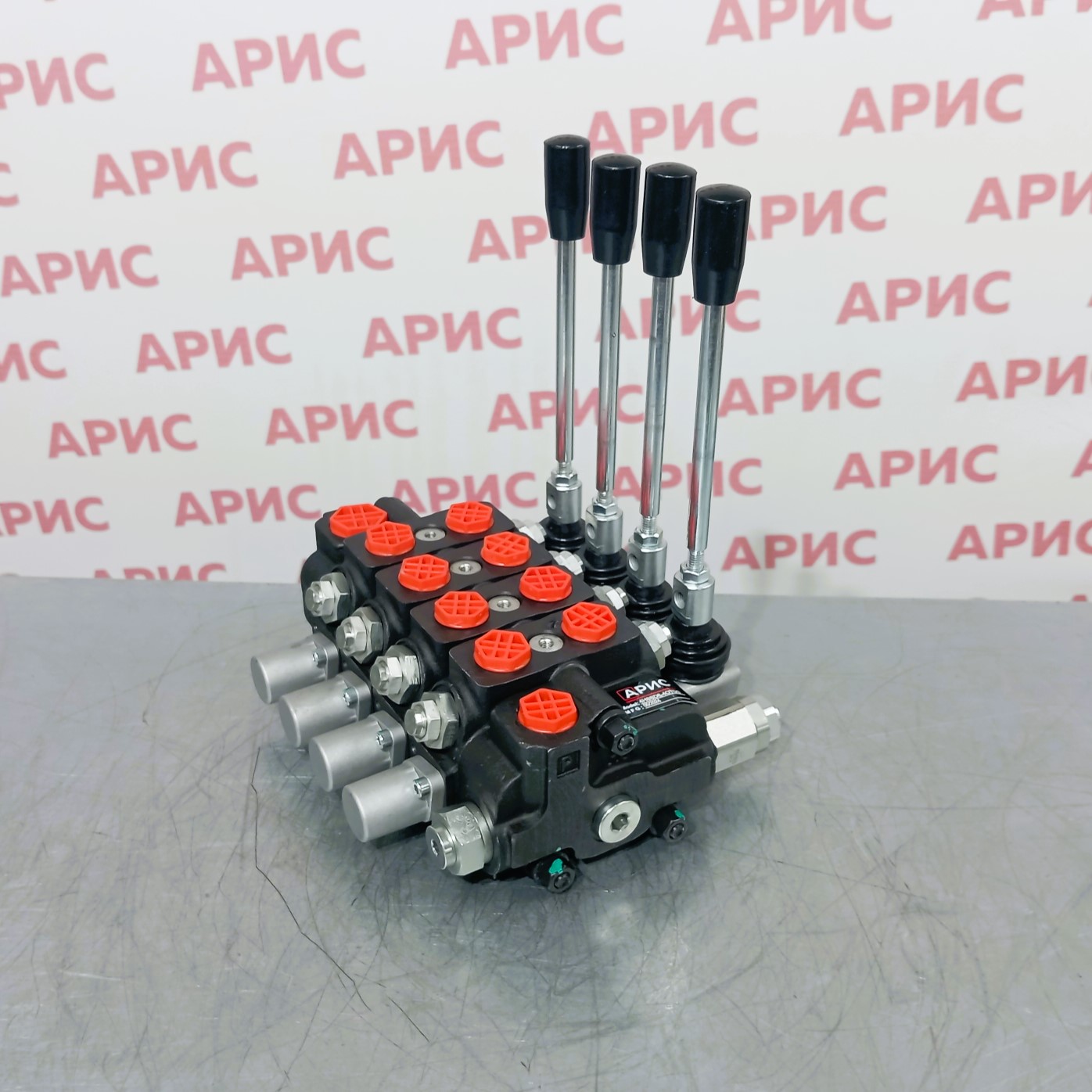

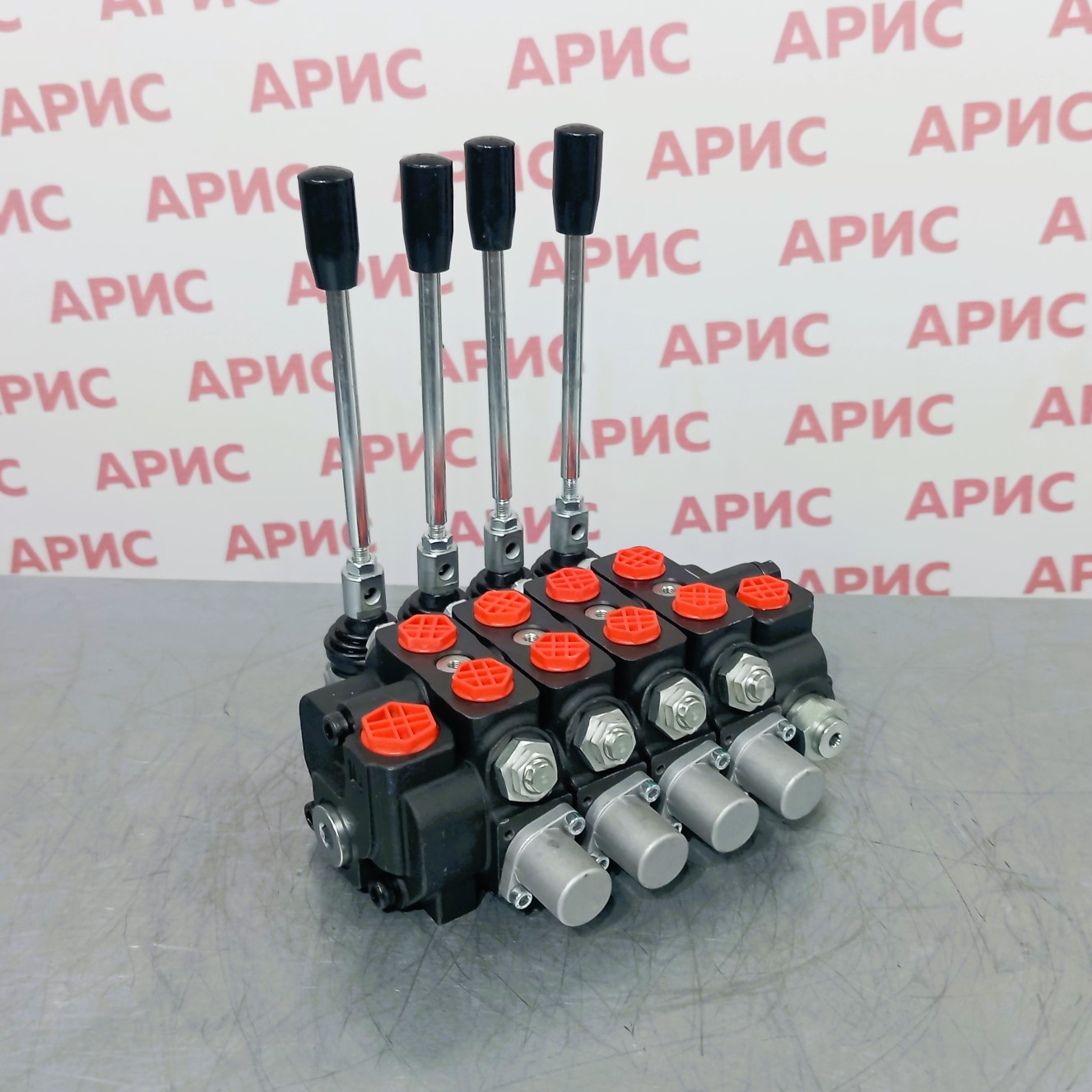

Гидрораспределитель 04HSSD6-4OTGG - четырёхсекционный моноблочный распределитель китайского производства с рычажным управлением. Четыре независимые рабочие секции позволяют одновременно подключить до четырёх исполнительных органов - гидроцилиндров или гидромоторов - и управлять ими раздельно в рамках одной гидросистемы. Это делает модель востребованной там, где требуется управление несколькими навесными агрегатами без усложнения гидросхемы.

Технические характеристики

• Расход рабочей жидкости: 40 л/мин
• Максимальное давление на подаче P: 250 bar
• Максимальное давление на сливе T: 50 bar
• Максимальное давление на выходах A, B: 300 bar
• Температурный диапазон окружающей среды: -40°C…+60°C
• Рабочая жидкость: минеральное масло
• Кинематическая вязкость (рекомендуемая): 20…100 мм²/с
• Внутренние потери (A, B - T): 5 см³/мин при 100 bar
• Ход золотника: ±6 мм
• Конструктивное исполнение: моноблок
• Крепление: 2 болта М8
• Присоединительные отверстия: Вход P - G1/2, Слив T - G1/2, Выходы A и B - G3/8

Расшифровка обозначений и функций золотников

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы: Вход P - G1/2, Слив T - G1/2, Выходы A и B - G3/8
4. Температура воздуха -40°C…+60°C
5. Рабочая жидкость - минеральное масло
6. Кинематическая вязкость 20…100 мм²/с рекомендуемая
7. Максимальное давление на подаче P = 250 bar, на сливе T = 50 bar, на выходах A, B = 300 bar
8. Внутренние потери (A, B - T) 5 см³/мин при 100 bar
9. Расход рабочей жидкости 40 л/мин
10. Ход золотника ±6 мм

Обозначение функций золотников:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник C1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Принцип работы и конструктивные особенности 04HSSD6-4OTGG

Распределитель работает по золотниковому принципу: каждая из четырёх секций оснащена собственным золотником с ходом ±6 мм, независимо управляемым рычагом. Осевое перемещение золотника соединяет напорную линию P с одним из рабочих выходов A или B, направляя поток масла к исполнительному органу, второй выход при этом соединяется со сливной линией T. В нейтральном положении поведение системы определяется типом установленного золотника - удержание нагрузки, разгрузка насоса или плавающий режим.

Корпус выполнен из высокопрочного чугуна, уплотнения - из маслостойкой резины NBR. Моноблочная конструкция исключает межсекционные течи и упрощает монтаж: весь блок крепится двумя болтами М8 и подключается шестью резьбовыми штуцерами стандартных размеров G1/2 и G3/8.

Применение и совместимость

Гидрораспределитель 04HSSD6-4OTGG рассчитан на работу в открытых гидросистемах с минеральным маслом и совместим с насосами любого типа в диапазоне расходов до 40 л/мин. Четыре рабочие секции делают его особенно удобным для:

• тракторов с несколькими единицами навесного оборудования
• коммунальной и дорожно-строительной техники
• лесозаготовительных и погрузочных машин
• гидравлических станций с несколькими потребителями
• самосвальных надстроек с дополнительными гидравлическими функциями

Широкий температурный диапазон -40°C…+60°C обеспечивает надёжный запуск и стабильную работу в условиях сурового российского климата без предварительного прогрева.

Преимущества и условия покупки

Четырёхсекционное исполнение в моноблоке выгоднее по цене и компактнее по габаритам, чем набор отдельных секционных распределителей той же функциональности. Стандартные присоединительные размеры обеспечивают прямую взаимозаменяемость с аналогами других производителей.

Чтобы уточнить наличие, цену и сроки поставки, свяжитесь с нами через страницу контактов. Подробные условия оплаты и доставки по всей России доступны в соответствующем разделе. Магазин Арис работает как с частными покупателями, так и с предприятиями - возможна поставка партиями под заявку.
