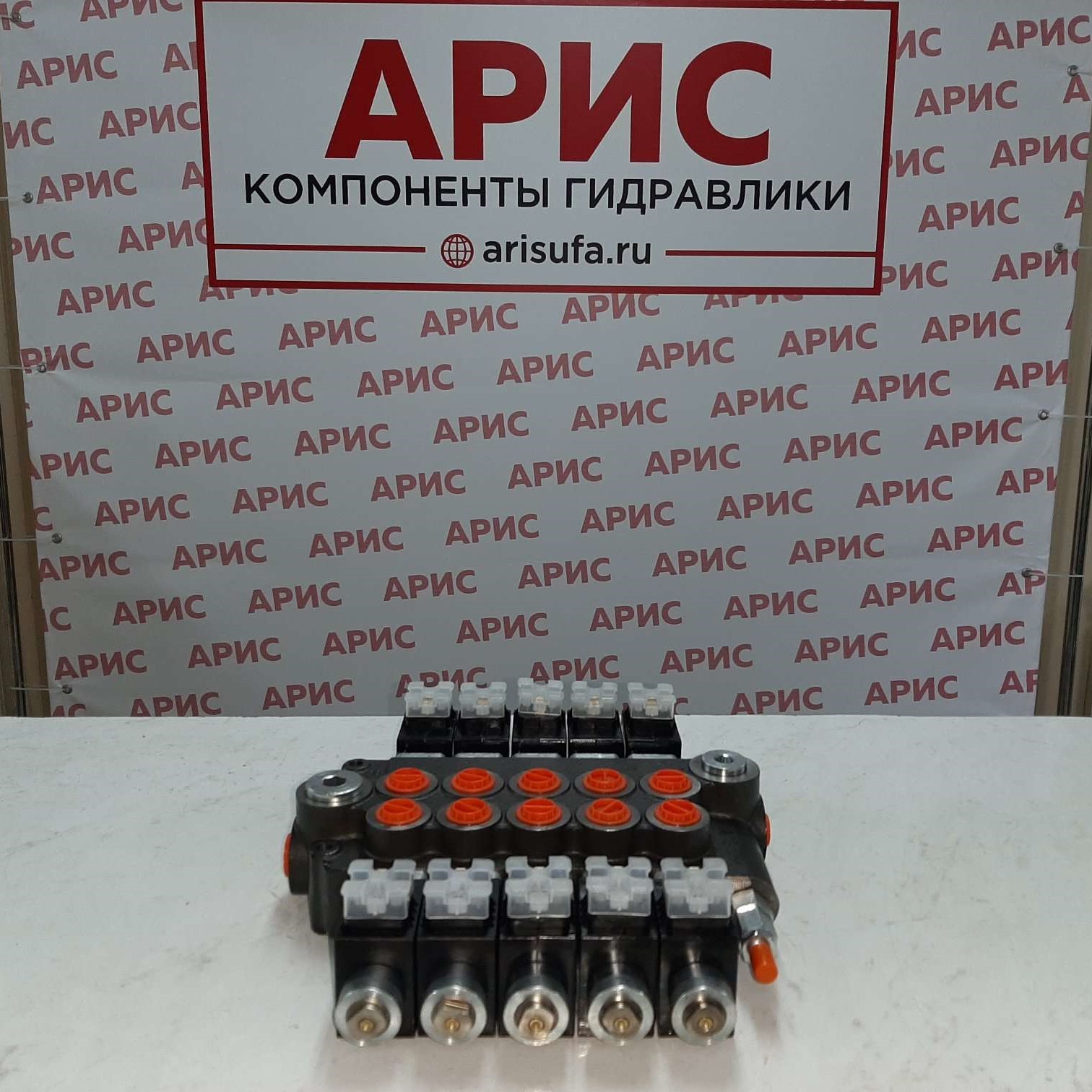

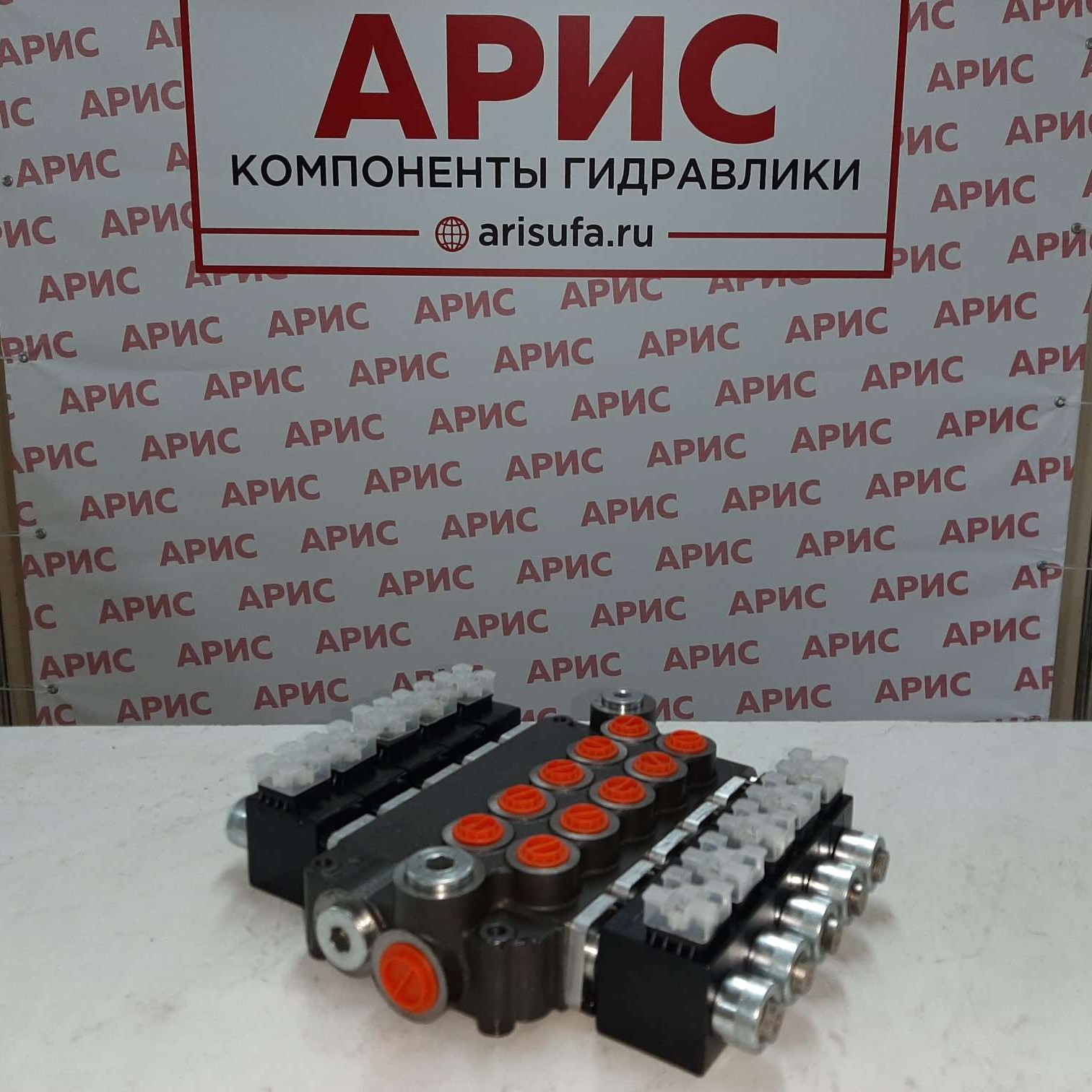

Пятисекционный электрогидрораспределитель 05Z80 AAAAA ES3 на 24 В

Распределитель для машин с пятью гидрофункциями и пультом или контроллером вместо рычагов: манипуляторы, КМУ малой грузоподъёмности, многофункциональное навесное оборудование.

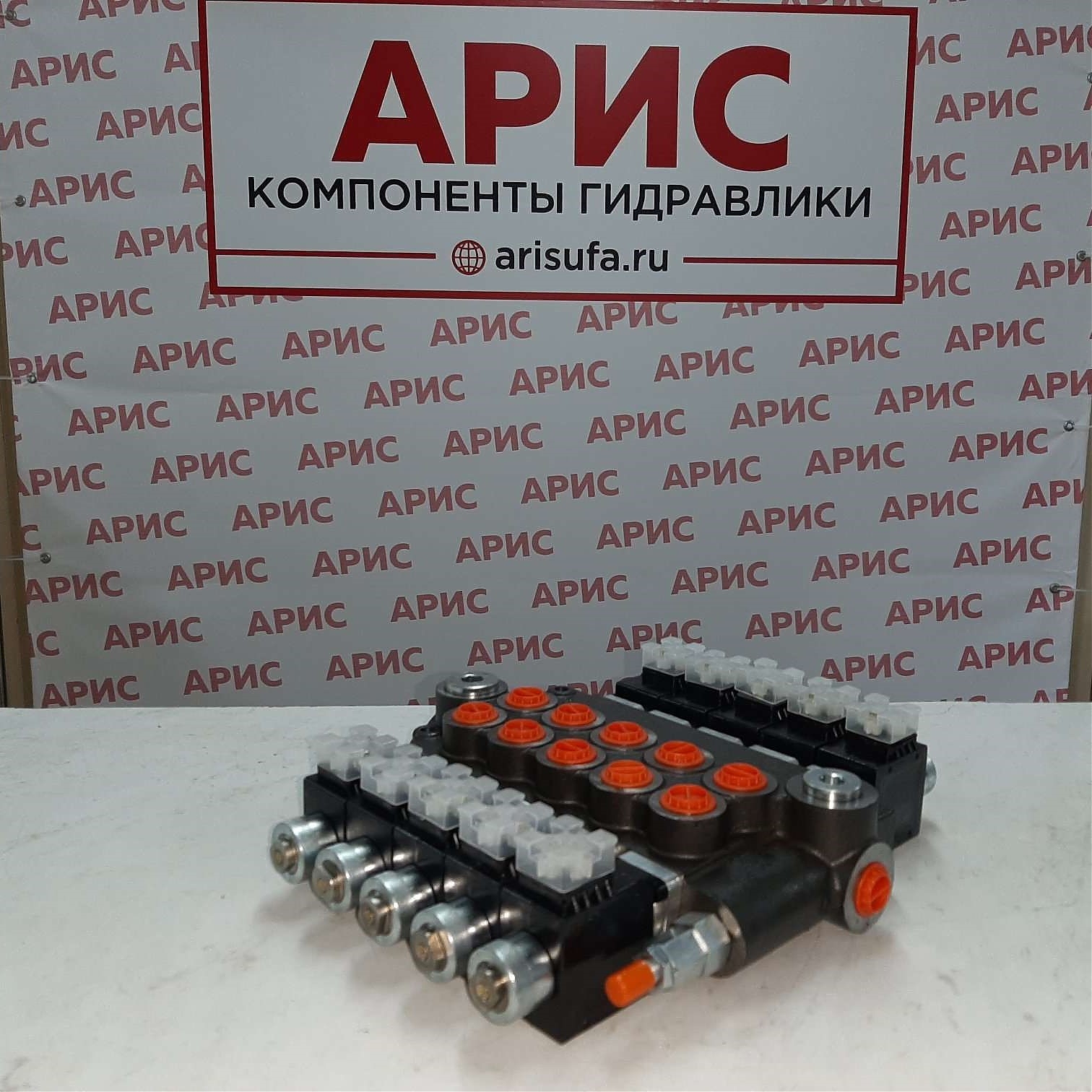

05Z80 AAAAA ES3 24 VDC G — пятисекционный гидрораспределитель серии Z80 производства Бъдещност (Болгария) на 80 л/мин с электромагнитным управлением ES3 и катушками на 24 В. Каждая секция оснащена золотником A и двумя электромагнитами: один перемещает золотник в первое рабочее положение, другой — во второе.

Технические характеристики

Параметры по каталогу производителя Badestnost для серии Z80 с управлением ES3:

• Конструкция: моноблок на 5 секций, параллельная схема, общий обратный клапан
• Номинальный расход: 80 л/мин
• Максимальное рабочее давление: 315 бар; встроенный предохранительный клапан в стандартном исполнении — диапазон 120–250 бар, заводская настройка 180 бар
• Максимальное давление в сливной линии T: 35 бар
• Присоединение (BSP): P — G1/2, A и B — G1/2, T — G3/4; порт N — G3/4, в стандартном исполнении заглушён
• Золотник A: двустороннего действия, в нейтрали выходы A и B заперты
• Управление ES3: два электромагнита одностороннего действия на секцию, возврат в нейтраль пружиной
• Внутренние утечки A(B) → T для исполнения с электромагнитами: 15 см³/мин при перепаде 100 бар
• Рабочая жидкость: минеральное масло, рабочая вязкость 15–75 мм²/с
• Температура масла с уплотнениями NBR: −20…+80 °C; окружающей среды с электрооборудованием: −20…+50 °C

Катушки

Катушки на 24 В рассчитаны на бортовую сеть грузовиков, КМУ, дорожной и спецтехники. Ток катушки — 2,5 А, вдвое меньше, чем у версии на 12 В: проводка тоньше, падение напряжения на длинных линиях от кабины до распределителя меньше.

Функциональные особенности

Управление ES3 — дискретное, «включено/выключено»: пока на электромагнит подано напряжение, золотник находится в рабочем положении; при снятии питания пружина возвращает его в нейтраль, и выходы A и B запираются. Фиксации нет, поэтому при обрыве питания или отпускании кнопки движение останавливается. Для каждой секции одновременно должен быть запитан только один из двух электромагнитов — это стоит заложить в схему управления переключателем с нейтральным положением или блокировкой в контроллере.

Если все секции работают одновременно, суммарный ток катушек составит до 12,5 А — от этого значения считают предохранитель и реле питания.

Применение

Навесное оборудование, манипуляторы, коммунальная и дорожная техника, погрузочные устройства с управлением из кабины, с пульта или от контроллера на грузовиках и спецтехнике с сетью 24 В.

Монтаж и эксплуатация

Подбирайте распределитель по фактической подаче насоса: при расходе выше 80 л/мин растут потери и нагрев масла. Давление в сливной линии не должно превышать 35 бар. Температура окружающей среды для исполнения с электромагнитами — от −20 до +50 °C: при установке в моторном отсеке или рядом с выхлопной системой предусмотрите защиту. Порт N в стандартном исполнении заглушён; питание второго распределителя через него требует исполнения с гильзой C2 — уточняйте при заказе. Ответная часть разъёма катушки в стандартную поставку производителя не входит — проверьте комплектацию у менеджера.

Заказ и подбор

Наличие и срок поставки 05Z80 AAAAA ES3 24 VDC G уточняйте у менеджера, отгрузка по России и в страны СНГ транспортными компаниями. Подберём исполнение под напряжение бортовой сети, число функций и тип разъёма. Консультация: 8-800-707-05-41, gidravlika00@bk.ru.

Аналоги и модификации

• 05Z80 AAAAA ES3 12 VDC G — то же исполнение с катушками на 12 В
• 04Z80 AAAA ES3 24 VDC G — 4 секции
• 06Z80 AAAAAA ES3 24 VDC G — 6 секций
• Гидрораспределители Z80 с ручным управлением
• Все гидрораспределители Z80 с электромагнитным управлением 12 и 24 В
