Двухсекционный гидрораспределитель 02Z80-1D1D1 GKZ1 для гидромоторов

Распределитель для двух гидромоторов или двух приводов, которым в нейтрали нужна свободная разгрузка: гидроход трактора, привод двух бортов, шнек и мешалка, два вращателя на навесном оборудовании.

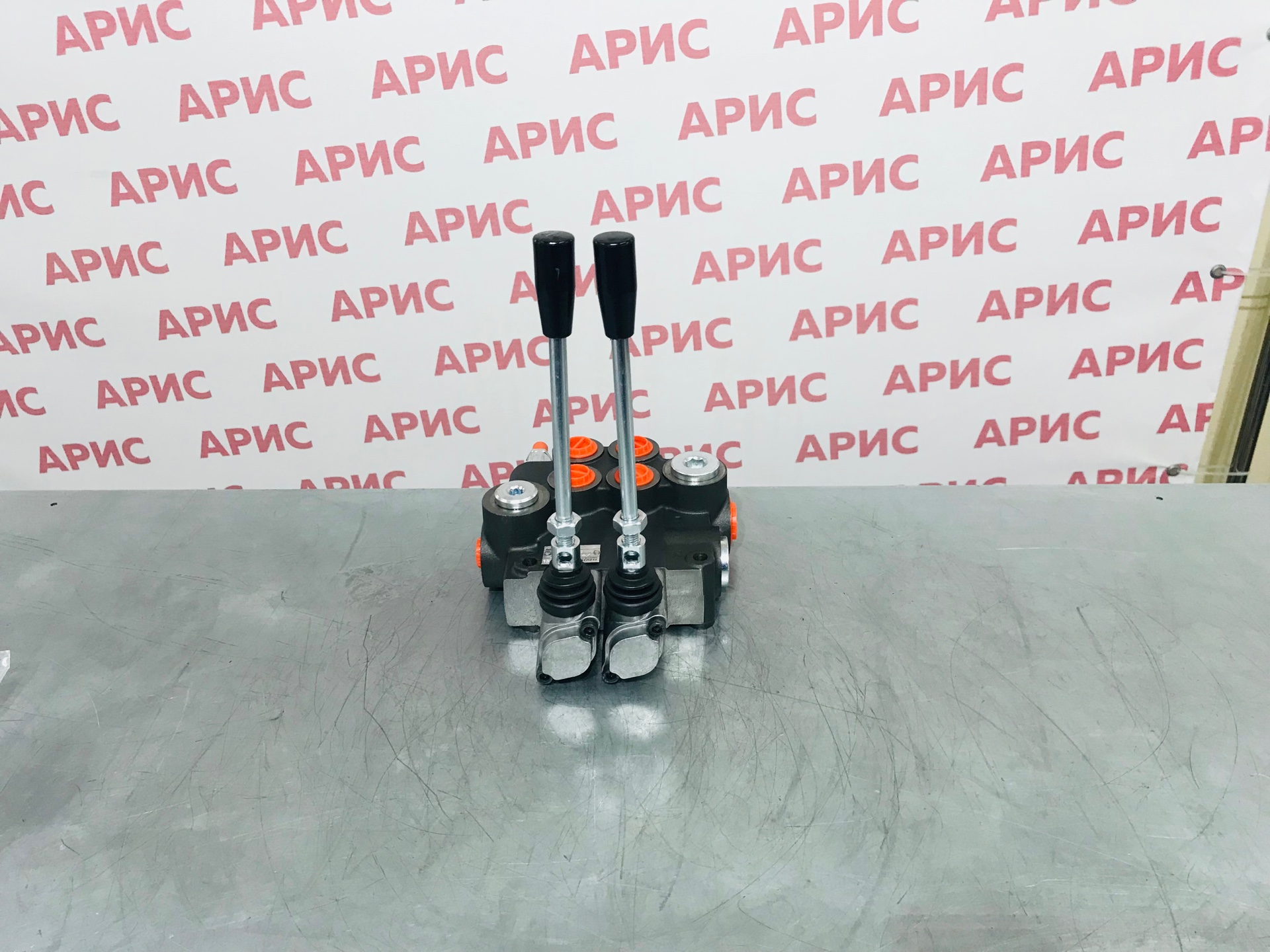

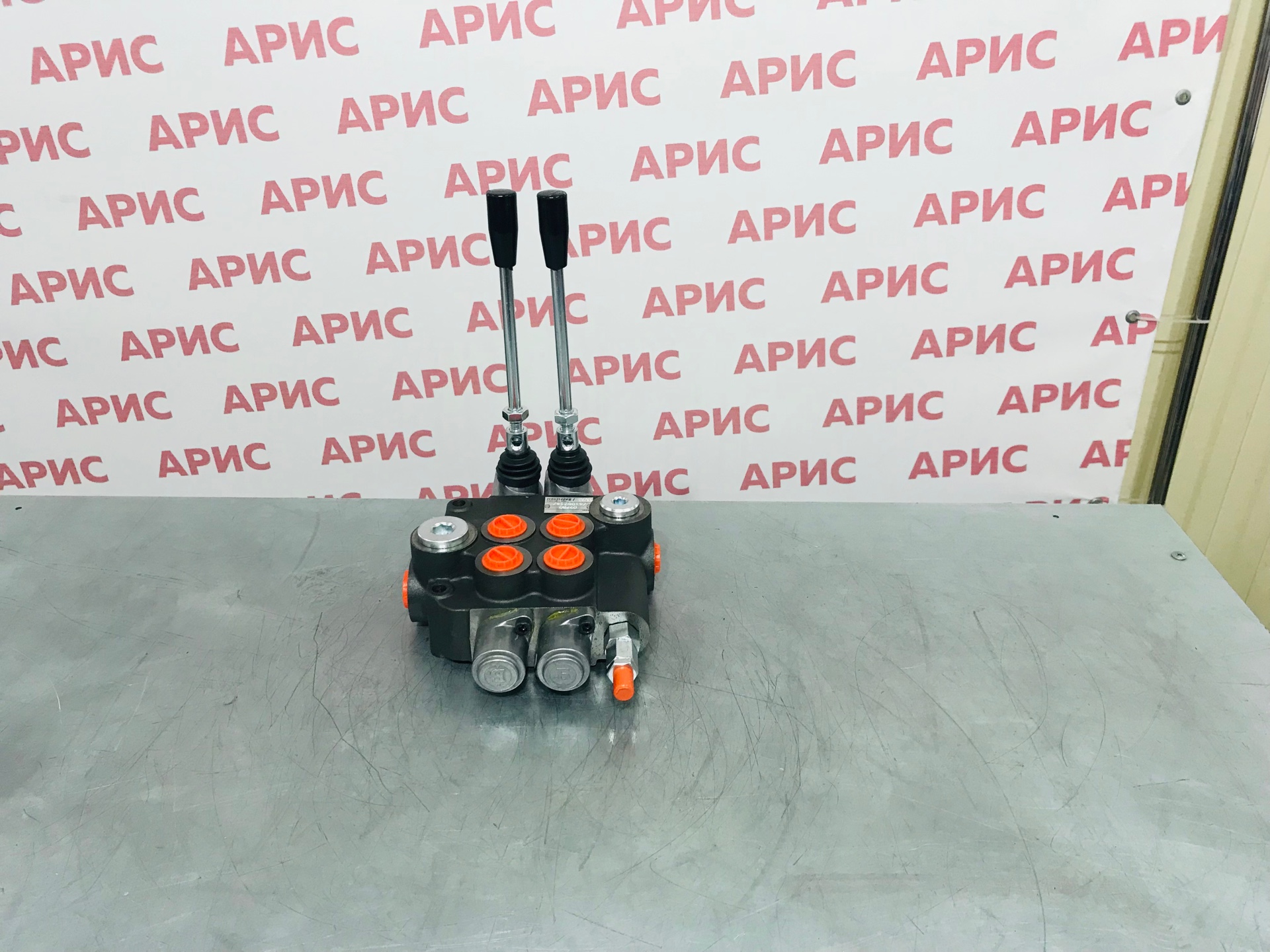

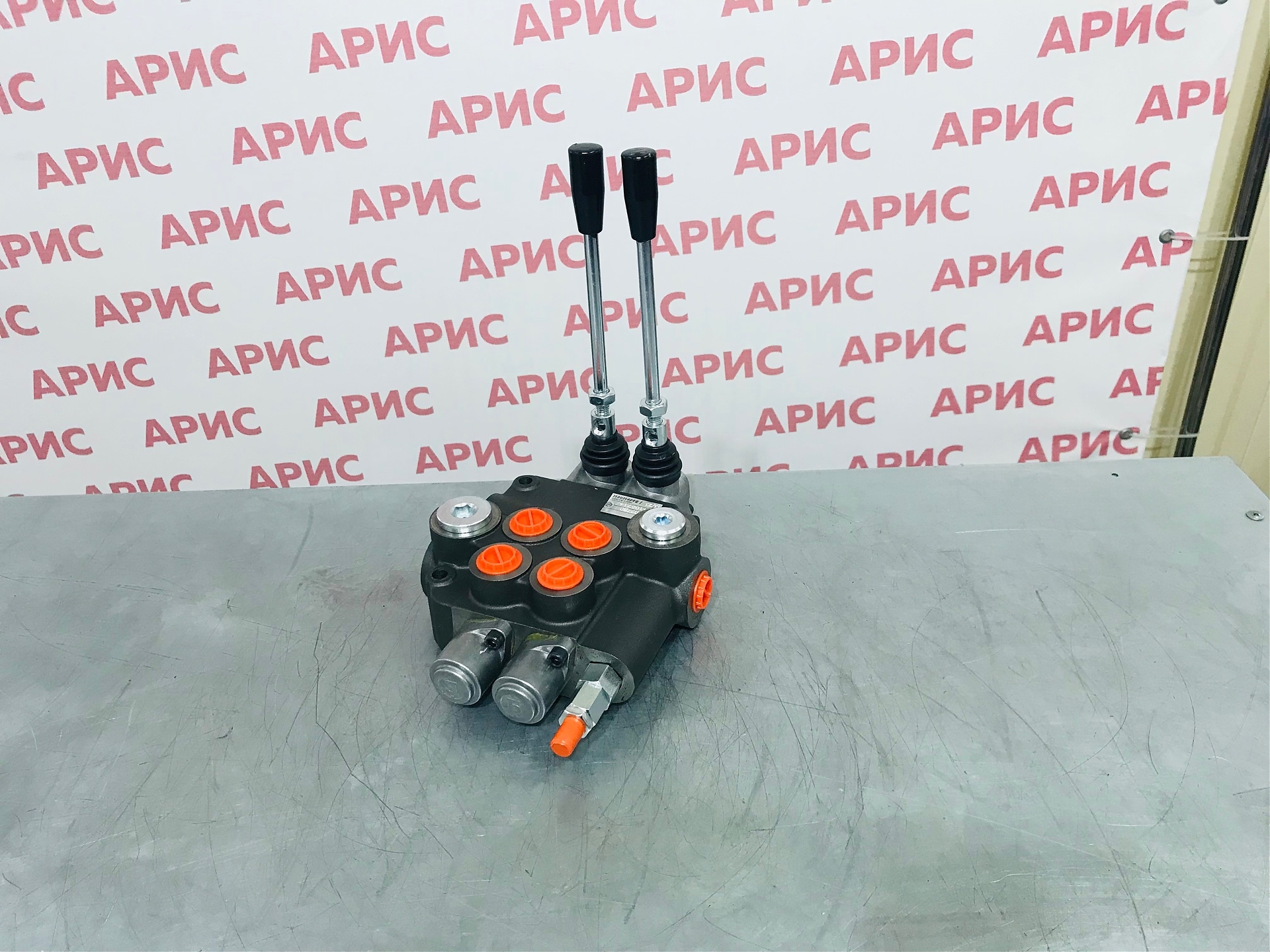

02Z80-1D1D1 GKZ1 — двухсекционный распределитель серии Z80 производства Бъдещност (Болгария) на 80 л/мин. В обеих секциях золотники D1: подъём и опускание без фиксации, а в нейтрали оба выхода A и B соединены со сливом. Корпус 02Z80 — с общим обратным клапаном на обе секции.

Технические характеристики

Параметры по каталогу производителя Badestnost для серии Z80:

• Конструкция: моноблок, параллельная схема, общий обратный клапан
• Номинальный расход: 80 л/мин
• Максимальное рабочее давление: 315 бар; встроенный предохранительный клапан в стандартном исполнении — диапазон 120–250 бар, заводская настройка 180 бар
• Максимальное давление в сливной линии T: 35 бар
• Присоединение (BSP): P — G1/2, A и B — G1/2, T — G3/4; порт N — G3/4, в стандартном исполнении заглушён
• Исполнение GKZ1: резьбы BSP (G), рычажная коробка KZ с рукояткой M10×170
• Диаметр золотника: 18 мм
• Рабочая жидкость: минеральное масло, рабочая вязкость 15–75 мм²/с, чистота не хуже −/19/16 по ISO 4406
• Температура масла с уплотнениями NBR: −20…+80 °C; окружающей среды: −40…+60 °C

Функциональные особенности

У золотника D в нейтрали обе линии потребителя открыты на слив. Гидромотор с инерционной нагрузкой после отпускания рукоятки выбегает и останавливается сам, без гидроудара и скачка давления в линиях — это щадит мотор, рукава и уплотнения. Фиксатор 1 возвращает рукоятку в нейтраль пружиной: привод работает, пока оператор держит рычаг.

По той же причине D1 не подходит для цилиндров, которые должны удерживать груз: в нейтрали полости соединены со сливом, и нагрузка опустится. Для цилиндров двустороннего действия с удержанием нужен золотник A1, для мотора с работой без удержания рукоятки — D8 с фиксацией.

Применение

Гидроход и привод ходовой части тракторов и спецшасси, прессы, шнековые транспортёры и буры, мешалки, привод вентиляторов и щёток, навесное оборудование с двумя гидромоторами.

Монтаж и эксплуатация

Подбирайте распределитель по фактической подаче насоса: при расходе выше 80 л/мин растут потери давления и нагрев масла. Давление в сливной линии не должно превышать 35 бар — проверьте это, если слив идёт через фильтр или длинную магистраль малого сечения. Порт N в стандартном исполнении заглушён: для питания второго распределителя через него нужно исполнение с гильзой C2 (power beyond) — уточняйте при заказе. Настройку предохранительного клапана выставляйте под давление системы, не выше допустимого для цилиндров.

Заказ и подбор

Наличие и срок поставки 02Z80-1D1D1 GKZ1 уточняйте у менеджера, отгрузка по России и в страны СНГ транспортными компаниями. Перед заказом сверьте с менеджером расход насоса, резьбы на рукавах и набор золотников по секциям — если нужна другая комбинация, подберём исполнение из серии Z80. Консультация: 8-800-707-05-41, gidravlika00@bk.ru.

Аналоги и модификации

• Z80-D1 GKZ1 — одна секция D1
• Z80-D8 GKZ1 — D с фиксацией для непрерывной работы мотора
• 02Z80-1A8A8 GKZ1 — две секции с фиксацией, выходы в нейтрали заперты
• 2Z80-1A1A1 GKZ1 — две секции A1 для цилиндров
• Все гидрораспределители серии Z80 Болгария
