Односекционный гидрораспределитель Р80-L13 GKZ1 — китайский аналог Р80

Гидрораспределитель Р80-L13 GKZ1: назначение и серия

Если вы подбираете надёжный гидрораспределитель для мобильной или промышленной техники, стоит обратить внимание на китайские распределители серии Р80 - достойную альтернативу европейским аналогам по соотношению цены и ресурса. В нашем каталоге представлен широкий выбор гидрораспределителей разных производителей и типоразмеров, в том числе популярные модели на 80 л/мин от болгарских производителей и распределители серии Z80 болгарского производства - для тех, кто предпочитает европейское качество.

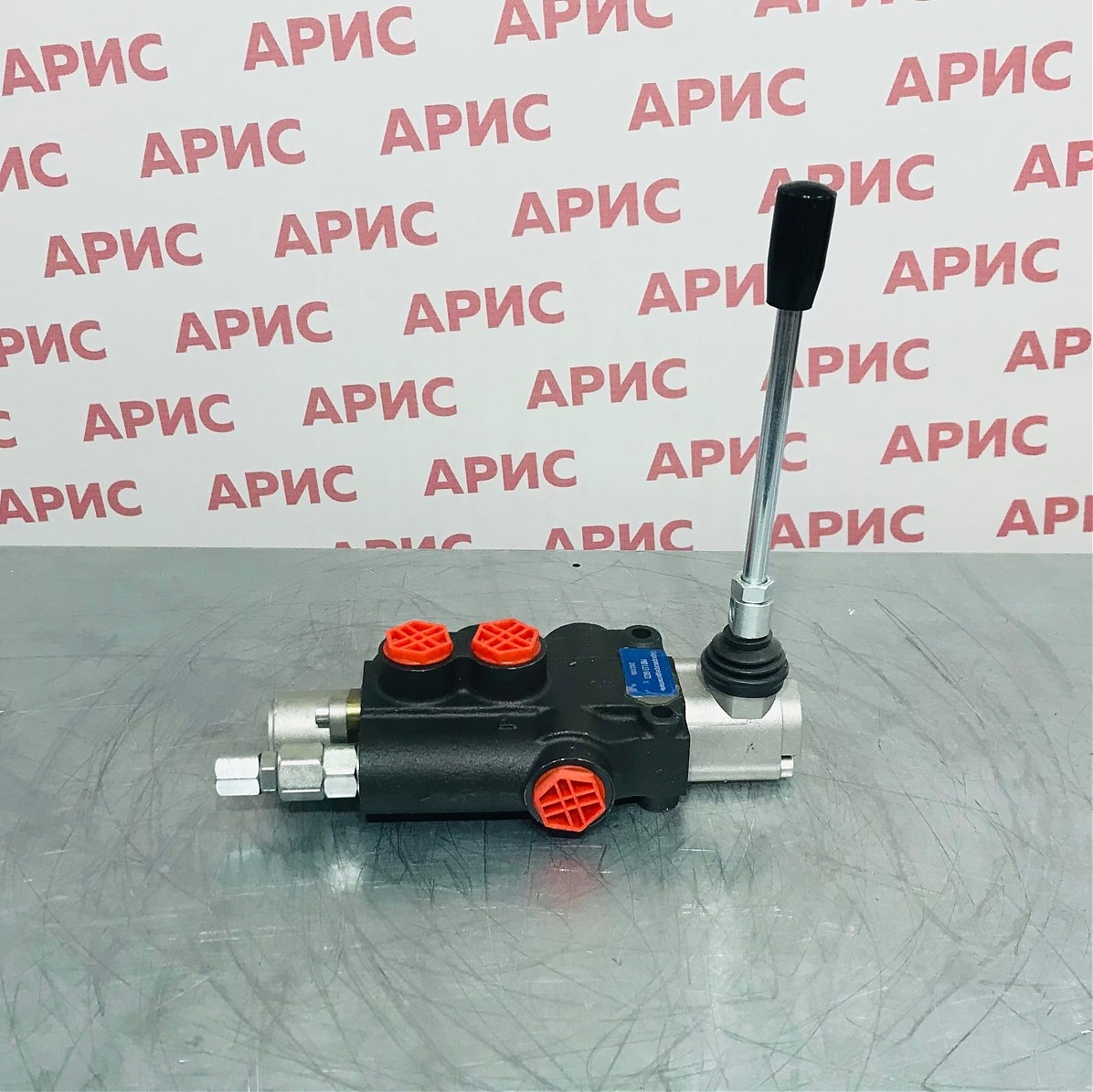

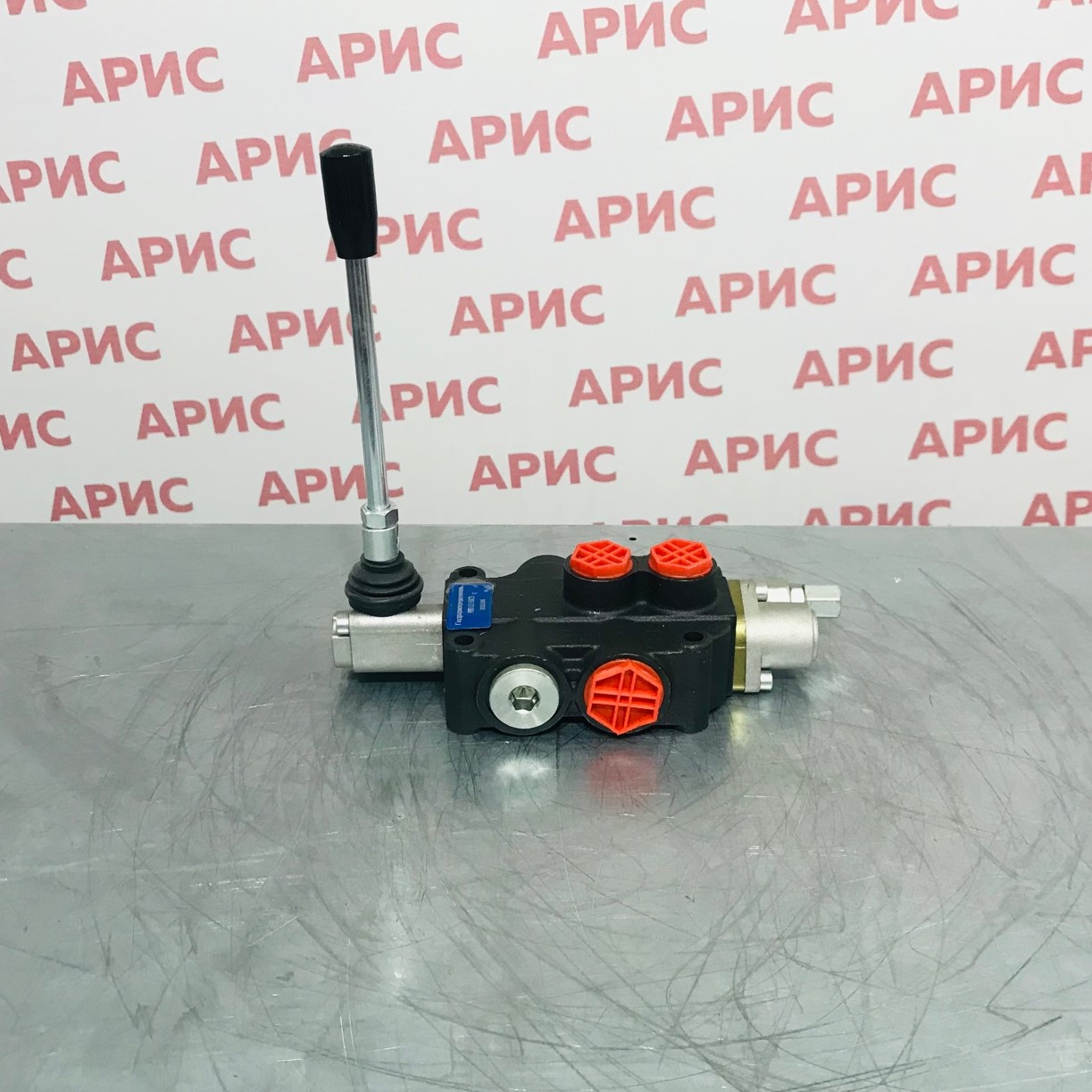

Гидрораспределитель Р80-L13 GKZ1 - это моноблочный секционный золотниковый распределитель китайского производства, предназначенный для управления гидравлическими цилиндрами и гидромоторами в составе мобильных и стационарных гидросистем. Модель рассчитана на расход рабочей жидкости до 80 л/мин и широко применяется в строительной, дорожной и сельскохозяйственной технике, а также в промышленном оборудовании с объёмным гидроприводом.

Конструктивное исполнение - моноблок. Крепление осуществляется двумя болтами М8. Присоединительные отверстия выполнены в виде внутренней резьбы: вход Р - G1/2, слив Т - G1/2, выходы А и В - G3/8.

Технические характеристики Р80-L13 GKZ1

Распределитель рассчитан на работу в широком диапазоне условий эксплуатации:

• Максимальное давление на подаче P - 250 bar
• Максимальное давление на сливе T - 50 bar
• Максимальное давление на выходах A, B - 300 bar
• Номинальный расход рабочей жидкости - 80 л/мин
• Кинематическая вязкость рабочей жидкости - 20-100 мм²/с (рекомендуемая)
• Рабочая жидкость - минеральное масло
• Температура окружающего воздуха - от -40°C до +60°C
• Внутренние потери (A, B - T) - 5 см³/мин при 100 bar
• Ход золотника - ±6 мм

Корпус изготовлен из высокопрочного чугуна или стали, уплотнения - из маслостойкой резины (NBR), что обеспечивает надёжную работу в условиях перепадов температур и давления.

Расшифровка обозначений и функций

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив T - G1/2, Выходы А и В - G3/8
4. Температура воздуха -40C…+60C
5. Рабочая жидкость - минеральное масло
6. Кинематическая вязкость 20…100 mm²/s рекомендуемая
7. Максимальное давление на подаче P = 250 bar, На сливе T = 50 bar, На выходах A, B = 300 bar
8. Внутренние потери (А, В - Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций золотников:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник C1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Принцип работы и конструктивные особенности

Распределитель построен по золотниковому принципу: перемещение золотника в одну из рабочих позиций открывает каналы подачи и слива рабочей жидкости к исполнительному органу. Управление - ручное, рычажное. Количество рабочих позиций и тип золотника определяются при заказе по суффиксу обозначения модели.

Моноблочная конструкция обеспечивает компактность и простоту монтажа. Две рабочие линии (А и В) позволяют управлять двусторонними гидроцилиндрами или реверсивными гидромоторами. Возможность выбора типа золотника (А1, А8, К15, К16, С1, D1) делает модель универсальной для разных технологических задач.

Применение и совместимость

Гидрораспределитель Р80-L13 GKZ1 совместим с гидросистемами, работающими на минеральном масле, и предназначен для следующих областей применения:

• Строительная и дорожная техника: экскаваторы, погрузчики, манипуляторы, самосвалы
• Сельскохозяйственные машины: тракторы, опрыскиватели, прицепная техника
• Промышленное оборудование: прессы, подъёмники, станки с гидроприводом
• Коммунальная и лесозаготовительная техника

Рабочий ресурс при соблюдении регламента обслуживания и применении рекомендованной рабочей жидкости составляет несколько десятков тысяч моточасов. Условия эксплуатации допускают работу при отрицательных температурах до -40°C, что актуально для российских климатических условий.

Преимущества и экономическая эффективность

Китайские распределители серии Р80 выигрывают у европейских аналогов по стоимости при сопоставимых рабочих параметрах. Моноблочное исполнение снижает риск межсекционных утечек и упрощает техническое обслуживание. Широкий типоряд золотников позволяет подобрать нужную схему управления без доработки гидросистемы.
