Односекционный гидрораспределитель Р80-D1 GKZ1 — китайский аналог Р80

Гидрораспределитель Р80-D1 GKZ1 - односекционный распределитель со сливом цилиндра в нейтрали

Среди всех специализированных исполнений, которые охватывает каталог гидрораспределителей, золотник D1 занимает отдельную нишу - он незаменим там, где в нейтральном положении рабочая полость цилиндра или гидромотора должна свободно сообщаться с баком. В категории гидрораспределителей на 80 л/мин представлены и европейские решения - болгарские модели на 80 л/мин и надёжная серия Z80 болгарского производства. Однако для прессов, гидрохода трактора и аналогичных задач китайская модель с золотником D1 предлагает прямое решение по минимальной цене.

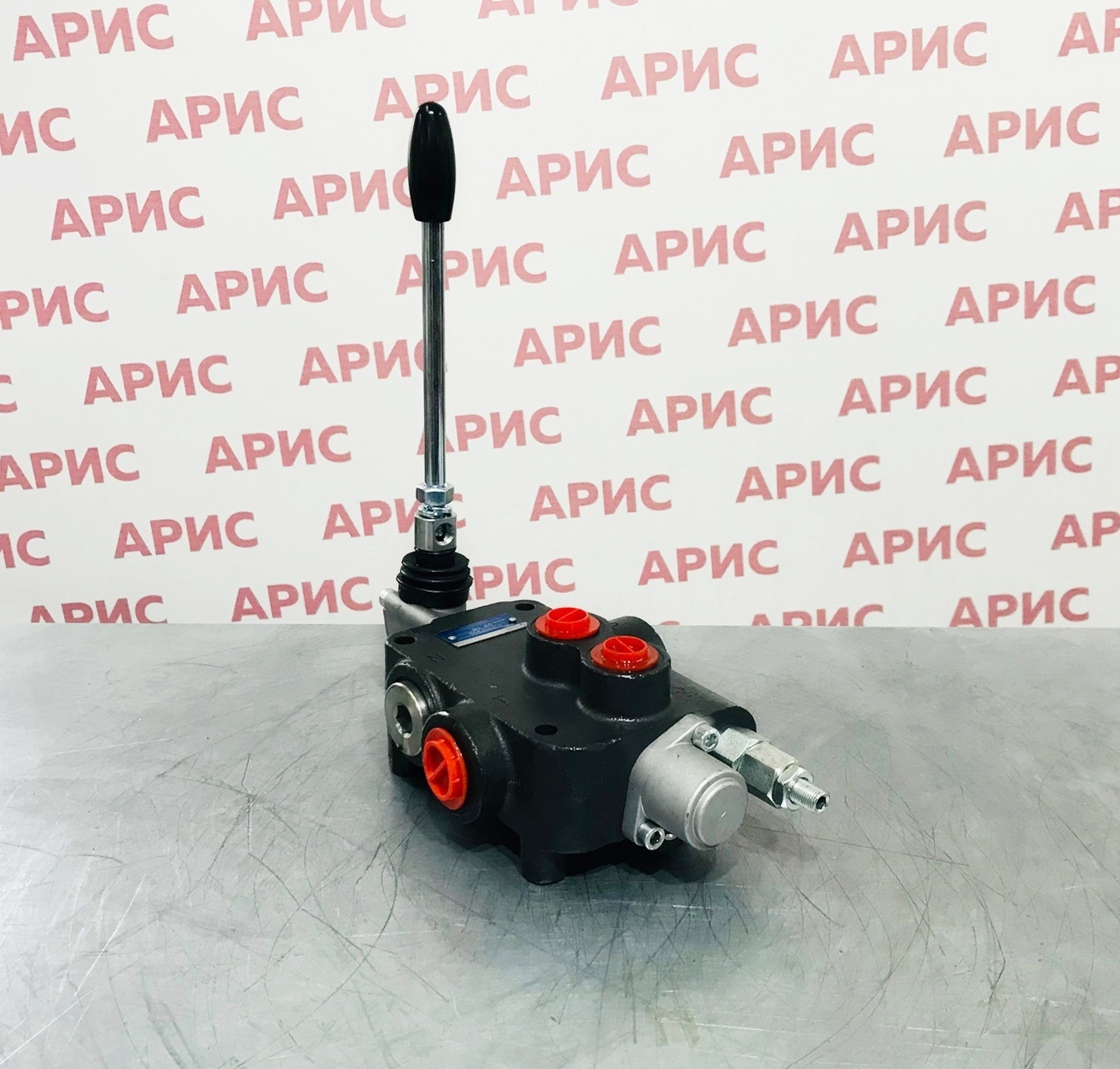

Гидрораспределитель Р80-D1 GKZ1 - односекционный моноблочный золотниковый распределитель серии Р80 китайского производства с золотником типа D1. Принципиальная особенность модели: в нейтральном положении рабочие линии А и В соединены со сливной магистралью Т, что позволяет цилиндру или гидромотору свободно перемещаться без давления в системе. Подъём и опускание выполняются без фиксации рычага.

Техническая информация

Серия и производство. Распределитель серии Р80, производитель - Китай (GKZ1). Конструктивное исполнение - моноблок, крепление 2 болтами М8. Присоединительные отверстия: вход Р - G1/2, слив Т - G1/2, выходы А и В - G3/8.

Рабочие параметры:

• Расход рабочей жидкости - до 40 л/мин
• Максимальное давление на подаче Р - 250 bar
• Давление на сливе Т - до 50 bar
• Давление на выходах А, В - до 300 bar
• Внутренние потери (А, В - Т) - 5 см³/мин при 100 bar
• Ход золотника - ±6 мм

Рабочая жидкость и условия: минеральное масло, кинематическая вязкость 20-100 мм²/с (рекомендуемая), температура окружающего воздуха от -40°C до +60°C.

Тип управления: ручное рычажное, 3 позиции (нейтраль, подъём, опускание), без фиксации.

Материал корпуса: чугун. Уплотнения - маслостойкая резина (NBR).

Гидрораспределитель Р80-D1 GKZ1 - функциональные особенности

Принцип работы. Золотниковый распределитель управляет потоком масла от насоса к исполнительному механизму. В рабочих положениях («подъём» и «опускание») масло направляется в соответствующую полость цилиндра или гидромотора - рычаг возвращается в нейтраль при отпускании без фиксации. В нейтральном положении золотник D1 открывает канал слива из рабочих линий А и В в гидробак - давление в цилиндре или гидромоторе снимается, исполнительный механизм может свободно перемещаться под внешней нагрузкой.

Расшифровка обозначения золотников:

• Золотник А1 - без фиксации в подъёме и опускании
• Золотник А8 - фиксация в подъёме и опускании
• Золотник К16 - плавающий режим, подъём и опускание без фиксации
• Золотник К15 - плавающий режим, подъём и опускание с фиксацией
• Золотник С1 - на самосвал, подъём без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъём и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Именно схема нейтрального слива отличает D1 от стандартного А1: у А1 рабочие линии в нейтрали заперты, у D1 - открыты на слив. Это принципиально важно для прессов, где после снятия давления пуансон должен свободно отходить, и для гидрохода трактора, где колёса должны иметь возможность свободного вращения при буксировке.

Количество рабочих линий: один рабочий контур, выходы А и В, напорная линия Р и слив Т.

Регулировка: встроенный предохранительный клапан ограничивает давление на входе.

Ресурс: простая односекционная конструкция обеспечивает высокую надёжность при интенсивной эксплуатации.

Применение

Гидрораспределитель Р80-D1 GKZ1 востребован в:

• гидравлических прессах - для свободного возврата пуансона после снятия давления
• тракторах с гидроходом - для возможности буксировки без давления в гидромоторах колёс
• сельскохозяйственных машинах с реверсивными гидроприводами
• промышленном оборудовании, где нейтральная разгрузка цилиндра является обязательным условием безопасной работы

Совместим с гидросистемами давлением до 250 bar и насосами производительностью до 80 л/мин. Монтаж на раму или кронштейн, 2 болта М8.
