Гидрораспределитель 6Р80-1А1А1А1A1А1А8 GKZ1 КИТАЙ

Гидрораспределитель 6Р80-1А1А1А1A1А1А8 GKZ1: шесть секций с комбинированным управлением

Когда гидравлическая схема машины предполагает одновременное управление несколькими исполнительными механизмами, причём один из них требует удержания рабочего положения без участия оператора, нужен распределитель с комбинированной компоновкой секций. В ассортименте гидрораспределителей такие решения представлены как в европейском исполнении - в частности, болгарские модели на 80 л/мин и серия Z80, - так и в более доступном китайском варианте. Среди последних выделяется модель с пятью секциями А1 и одной А8 в едином корпусе.

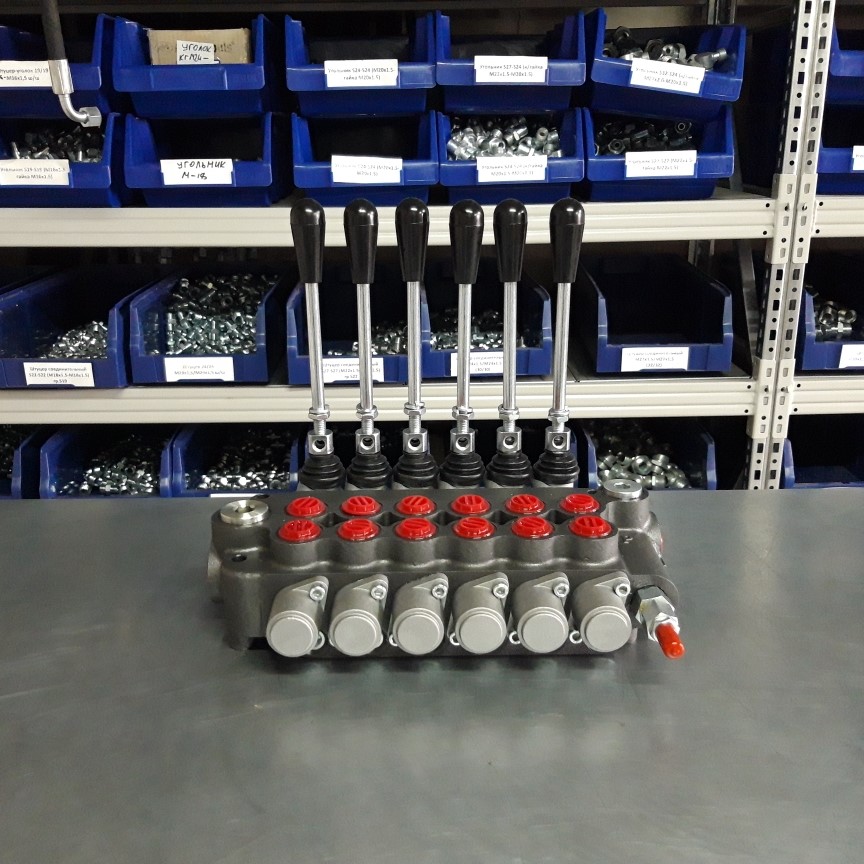

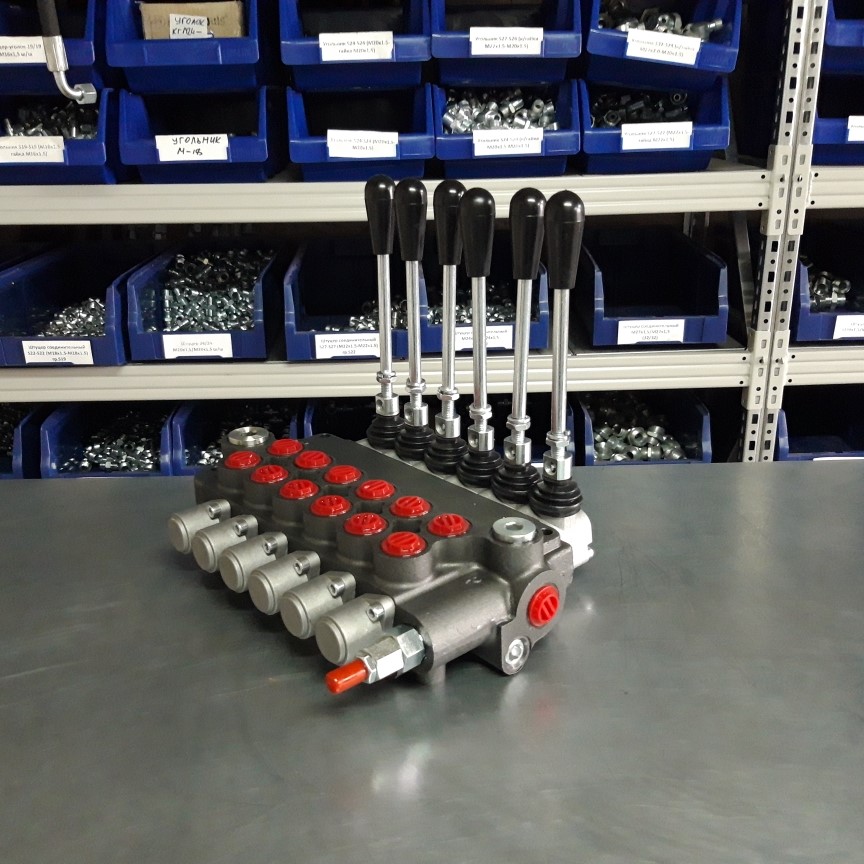

Гидрораспределитель 6Р80-1А1А1А1A1А1А8 GKZ1 - шестисекционный моноблочный золотниковый распределитель серии GKZ1 китайского производства. Пять секций оснащены золотниками А1 с автоматическим возвратом в нейтраль, шестая - золотником А8 с фиксацией рукоятки в обоих рабочих положениях. Полный каталог типоразмеров доступен в разделе гидрораспределителей на 80 л/мин.

Технические характеристики

Расшифровка обозначений и параметры модели:

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив - Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40°C…+60°C
5. Рабочая жидкость - минеральное масло
6. Кинематическая вязкость 20…100 mm²/s рекомендуемая
7. Максимальное давление на подаче P = 250 bar, На сливе T = 50 bar, На выходах A, B = 300 bar
8. Внутренние потери (А, В - Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 л/мин (номинал секции), суммарный поток через распределитель - до 80 л/мин
10. Ход золотника ± 6 mm

Корпус - высокопрочный чугун. Уплотнения - маслостойкая резина NBR. Управление - ручное рычажное, непосредственное. Количество рабочих позиций каждой секции - 3: подъём, нейтраль, опускание.

Функциональные особенности гидрораспределителя 6Р80-1А1А1А1A1А1А8 GKZ1

Все шесть секций подключены параллельно к общей напорной магистрали P и работают независимо. Первые пять секций с золотниками А1 возвращают рукоятку в нейтраль автоматически при отпускании - это обеспечивает безопасное управление кратковременными рабочими циклами. Шестая секция с золотником А8 фиксирует рукоятку как в положении подъёма, так и в положении опускания, что позволяет длительно удерживать поток масла в заданном направлении без усилий оператора. Такая компоновка востребована, например, при управлении гидравлическим приводом непрерывного действия - гидромотором лебёдки, шнека или транспортёра - наряду с несколькими цилиндрами навески.

Моноблочная конструкция исключает межсекционные соединения, минимизирует число точек возможных утечек и упрощает монтаж на машине.

Обозначение функций золотников серии GKZ1:

• Золотник А1 - без фиксации в подъёме и опускании
• Золотник А8 - фиксация в подъёме и опускании
• Золотник К16 - плавающий режим, подъём и опускание без фиксации
• Золотник К15 - плавающий режим, подъём и опускание с фиксацией
• Золотник C1 - на самосвал, подъём без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъём и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Применение и совместимость

Модель ориентирована на многофункциональную технику: тракторы с несколькими навесными агрегатами, коммунальные машины с комбинированным оборудованием, специализированные сельскохозяйственные машины и промышленные установки с разветвлённой гидросхемой. Резьбовые присоединения G1/2 и G3/8 обеспечивают прямое подключение к стандартным гидролиниям. Рабочий диапазон -40°C…+60°C гарантирует надёжную эксплуатацию в любое время года.
