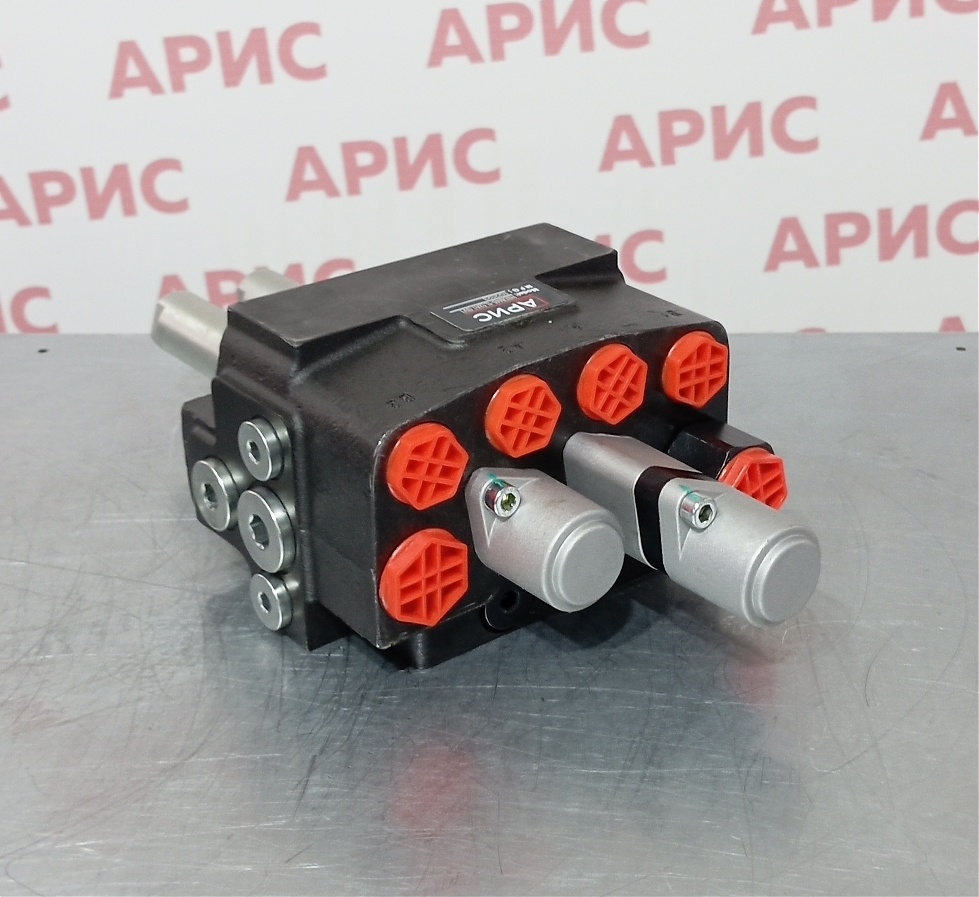

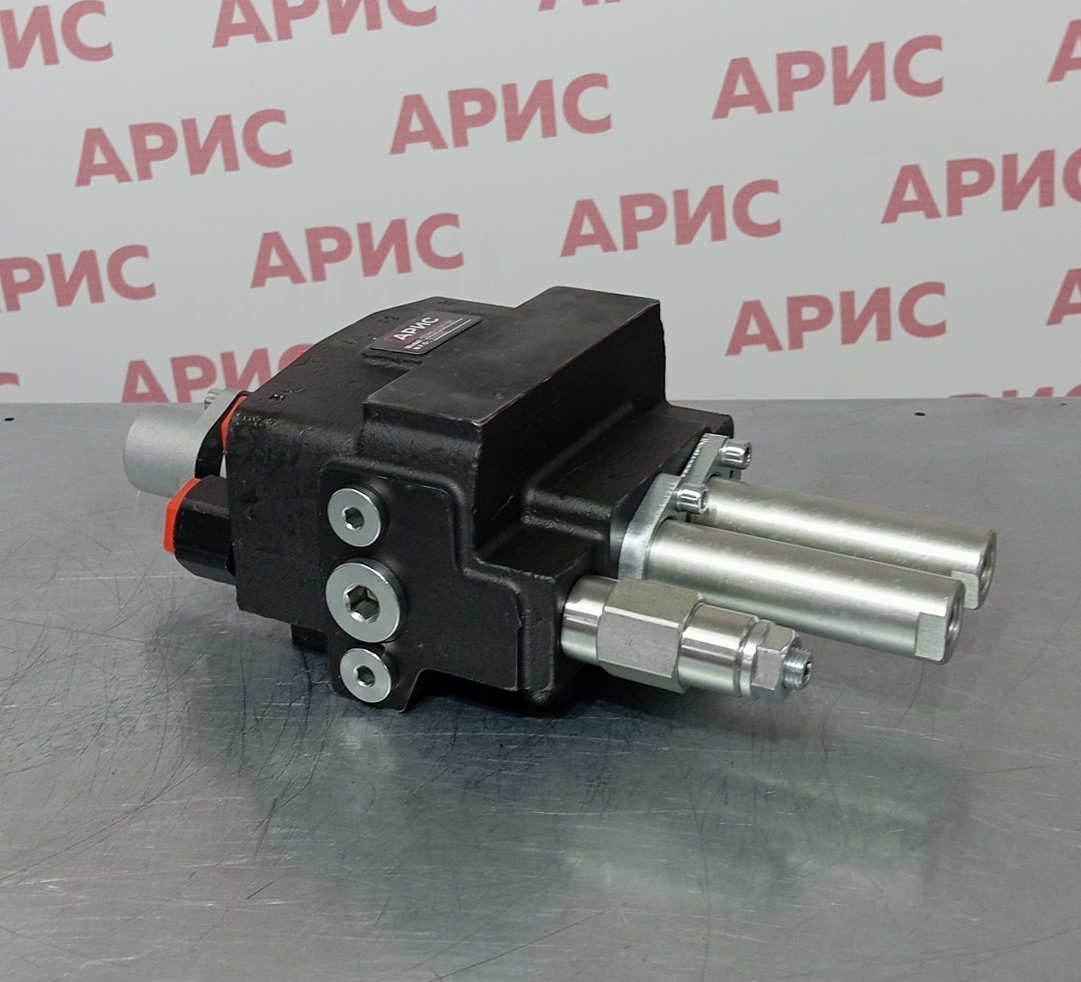

Гидрораспределитель HSDM45-L12A1 GV1

Гидрораспределитель HSDM45-L12A1 GV1 - односекционная модель серии HSDM45

Грамотный подбор распределительной аппаратуры начинается с каталога: полный ассортимент гидрораспределителей нашего магазина охватывает все основные типоразмеры и исполнения. Если ваша задача - управление одним исполнительным органом при расходе насоса до 40 л/мин, стоит обратить внимание на раздел гидрораспределителей на 40 л: здесь представлены модели нескольких производителей. Наряду с европейскими решениями - гидрораспределителями серии Z50 Болгария и гидрораспределителями на 40 л Болгария - в каталоге широко представлены гидрораспределители на 40 л Китай, и серия HSDM45 занимает среди них достойное место.

Гидрораспределитель HSDM45-L12A1 GV1 - односекционный моноблочный распределитель серии HSDM45 с рычажным управлением и золотником типа A1. Индекс GV1 в обозначении указывает на исполнение рычажного механизма, а A1 - на золотник без фиксации в положениях подъёма и опускания: при отпускании рычага золотник автоматически возвращается в нейтраль под действием возвратной пружины. Такое исполнение востребовано там, где требуется точное дозирование хода без риска самопроизвольной фиксации.

Технические характеристики

• Расход рабочей жидкости: 40 л/мин
• Максимальное давление на подаче P: 250 bar
• Максимальное давление на сливе T: 50 bar
• Максимальное давление на выходах A, B: 300 bar
• Температурный диапазон окружающей среды: -40°C…+60°C
• Рабочая жидкость: минеральное масло
• Кинематическая вязкость (рекомендуемая): 20…100 мм²/с
• Внутренние потери (A, B - T): 5 см³/мин при 100 bar
• Ход золотника: ±6 мм
• Конструктивное исполнение: моноблок
• Крепление: 2 болта М8
• Присоединительные отверстия: Вход P - G1/2, Слив T - G1/2, Выходы A и B - G3/8

Расшифровка обозначений и функций золотников

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы: Вход P - G1/2, Слив T - G1/2, Выходы A и B - G3/8
4. Температура воздуха -40°C…+60°C
5. Рабочая жидкость - минеральное масло
6. Кинематическая вязкость 20…100 мм²/с рекомендуемая
7. Максимальное давление на подаче P = 250 bar, на сливе T = 50 bar, на выходах A, B = 300 bar
8. Внутренние потери (A, B - T) 5 см³/мин при 100 bar
9. Расход рабочей жидкости 40 л/мин
10. Ход золотника ±6 мм

Обозначение функций золотников:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник C1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Принцип работы и конструктивные особенности HSDM45-L12A1 GV1

Распределитель работает по золотниковому принципу: перемещение золотника на ±6 мм от нейтрального положения открывает рабочий канал A или B и одновременно соединяет противоположный выход со сливной линией T. Золотник A1 оснащён возвратными пружинами с обеих сторон - при отпускании рычага он автоматически занимает нейтраль, перекрывая все рабочие линии и удерживая нагрузку на исполнительном органе. Это исключает самопроизвольное движение навески или цилиндра при случайном касании рычага.

Корпус отлит из высокопрочного чугуна с точной обработкой золотникового отверстия, обеспечивающей минимальный зазор и низкие внутренние утечки - не более 5 см³/мин при 100 bar. Уплотнения из маслостойкой резины NBR сохраняют герметичность во всём диапазоне рабочих температур и вязкостей. Моноблочное исполнение минимизирует число внешних соединений и упрощает монтаж.

Применение гидрораспределителя HSDM45-L12A1 GV1

Односекционное исполнение с золотником A1 оптимально для систем с одним гидроцилиндром или гидромотором, где требуется чёткий возврат в нейтраль без дополнительных блокировок. Типичные применения:

• подъёмные механизмы тракторного навесного оборудования
• гидравлические приводы кормораздатчиков и разбрасывателей
• промышленные прессы и зажимные устройства
• гидравлика коммунальных и дорожных машин с одним рабочим органом
• вспомогательные гидравлические контуры строительной техники

Диапазон рабочих температур -40°C…+60°C обеспечивает надёжную работу в любое время года без дополнительных мер по утеплению гидросистемы.

Преимущества и условия покупки

Серия HSDM45 предлагает стандартные присоединительные размеры G1/2 и G3/8, что делает модель взаимозаменяемой с большинством распределителей аналогичного типоразмера без переходной арматуры. Моноблочная конструкция и рычажное управление не требуют электропитания и специализированного обслуживания.

Уточнить наличие, цену и сроки поставки можно через страницу контактов. Условия оплаты и доставки по всей России подробно описаны в соответствующем разделе магазина Арис. Работаем с частными лицами и организациями, возможна поставка партиями.
