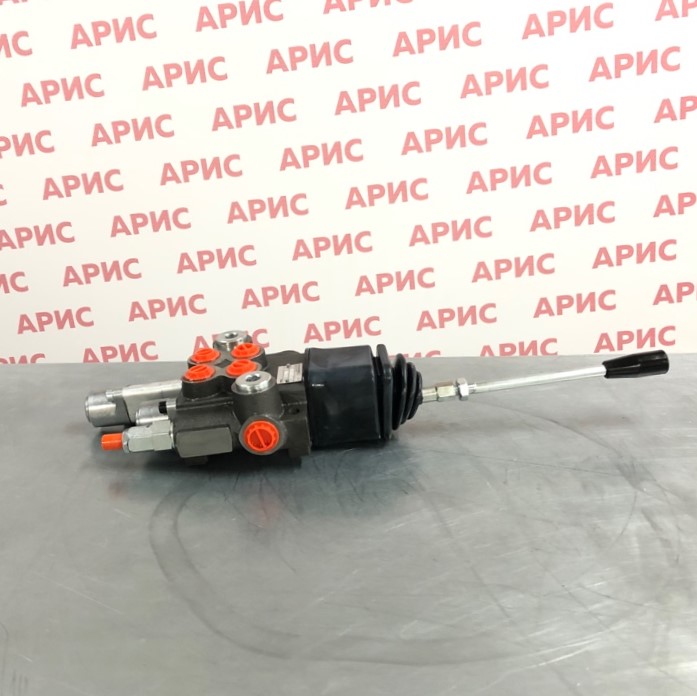

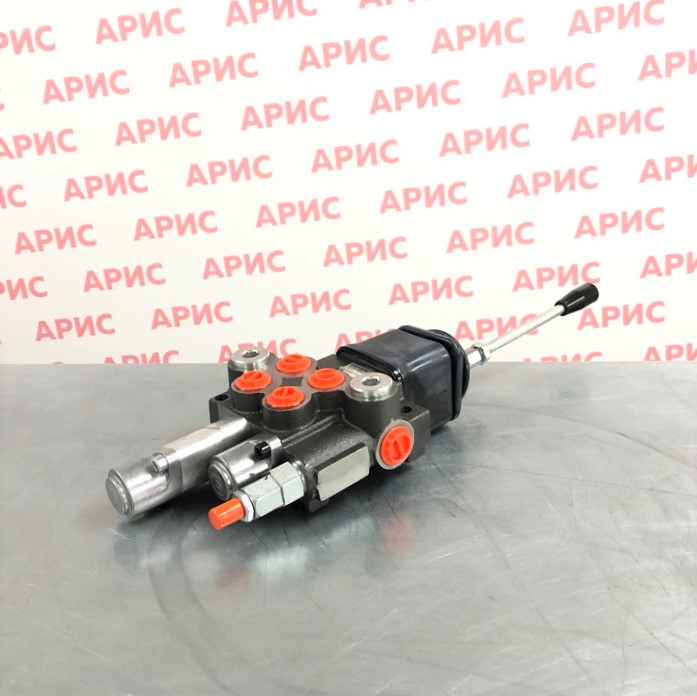

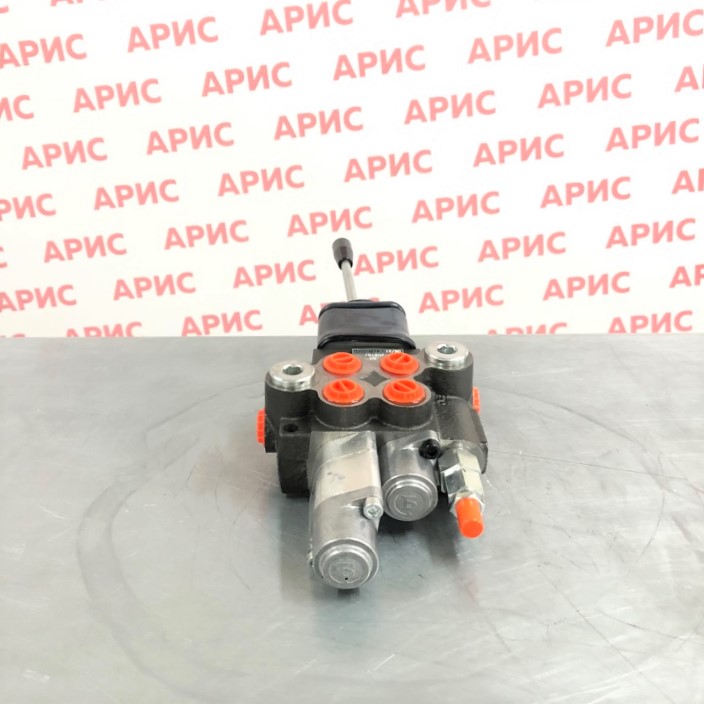

Гидрораспределитель 02Z50-1К16А1(Ju+3) GKZ1

Техническая информация

Серия и страна производителя

Гидрораспределитель 02Z50-1К16А1(Ju+3) GKZ1 относится к надежной серии Z50 болгарского производства. Изделие изготавливается на современном оборудовании с соблюдением европейских стандартов качества, что обеспечивает высокую надежность и долговечность в эксплуатации.

Назначение и область применения

Гидрораспределитель предназначен для управления потоками рабочей жидкости в гидравлических системах различного назначения. Устройство обеспечивает точное распределение гидравлического потока между исполнительными механизмами, позволяя осуществлять подъем, опускание и удержание рабочих органов гидравлического оборудования.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Тип управления и количество позиций

Гидрораспределитель оснащен механическим ручным управлением с ходом золотника ± 6 мм. Модель К16А1 обеспечивает плавающий режим работы с возможностью подъема и опускания без фиксации в промежуточных положениях.

Присоединительные размеры и тип резьбы

Присоединительные отверстия:

• Вход P (подача): внутренняя резьба G1/2
• Слив T: внутренняя резьба G1/2
• Выходы A и B: внутренняя резьба G3/8

Крепление: 2 болта М8

Материал корпуса и уплотнений

Корпус изготовлен из высокопрочного чугуна с антикоррозионным покрытием. Уплотнительные элементы выполнены из маслостойкой резины, обеспечивающей надежную герметизацию при рабочих давлениях и температурах.

Габаритные размеры и конструктивное исполнение

Гидрораспределитель выполнен в компактном моноблочном корпусе, что упрощает монтаж и обслуживание. Конструкция обеспечивает минимальные габариты при максимальной функциональности.

Функциональные особенности

Принцип работы и схема подключения

Устройство работает по принципу золотникового распределения потока. При перемещении рычага управления золотник изменяет проходные сечения каналов, направляя поток рабочей жидкости к соответствующим выходам. В нейтральном положении обеспечивается блокировка гидроцилиндра.

Количество рабочих линий и их назначение

Гидрораспределитель имеет четыре основные рабочие линии:

• P (подача) - подключение к насосу гидросистемы
• T (слив) - возврат жидкости в гидробак
• A и B (выходы) - подключение к полостям гидроцилиндра или гидромотора

Особенности конструкции

Золотниковый тип конструкции обеспечивает:

• Высокую точность дозирования потока
• Минимальные внутренние утечки
• Плавность переключений
• Долговечность рабочих элементов

Модификация К16А1 предусматривает плавающий режим работы, при котором исполнительный механизм может свободно перемещаться под действием внешних сил при нейтральном положении золотника.

Возможности регулировки потока

Плавное перемещение золотника позволяет точно дозировать расход рабочей жидкости, обеспечивая регулируемую скорость движения исполнительных механизмов. Ход золотника ± 6 мм обеспечивает широкий диапазон регулирования.

Надежность и ресурс работы

Высококачественные материалы и точная обработка рабочих поверхностей обеспечивают длительный срок службы. Расчетный ресурс составляет более 10 000 часов непрерывной работы при соблюдении условий эксплуатации.

Применение

Совместимость с гидравлическими системами

Гидрораспределитель полностью совместим с гидравлическими системами различных типов и может использоваться как в новых разработках, так и при модернизации существующего оборудования. Особенно эффективен в составе гидрораспределителей на 40 л/мин, где требуется точное управление потоком.

Рекомендуемые области использования

Строительная техника:

• Экскаваторы и погрузчики
• Автокраны и манипуляторы
• Бульдозеры и грейдеры

Сельскохозяйственные машины:

• Тракторы и комбайны
• Навесное оборудование
• Погрузочно-разгрузочная техника

Промышленное оборудование:

• Прессы и станки
• Подъемные механизмы
• Технологические линии

Устройство особенно востребовано среди гидрораспределителей серии Z50 болгарского производства благодаря оптимальному соотношению цены и качества.

Условия эксплуатации

Гидрораспределитель предназначен для работы в условиях:

• Температура окружающей среды: -40°C...+60°C
• Относительная влажность: до 95%
• Вибрационные нагрузки: в соответствии с ГОСТ
• Защита от пыли и влаги: IP54

Коммерческие аспекты

Преимущества перед аналогами

По сравнению с китайскими аналогами болгарский гидрораспределитель 02Z50-1К16А1 обладает рядом существенных преимуществ:

• Более высокая точность изготовления
• Увеличенный ресурс работы
• Лучшая герметичность системы
• Стабильность характеристик в широком температурном диапазоне
• Возможность работы при повышенных давлениях

Экономическая эффективность

Использование качественного болгарского оборудования обеспечивает:

• Снижение затрат на обслуживание
• Увеличение межремонтных интервалов
• Высокую надежность в критических применениях
• Возможность работы с различными типами гидравлических жидкостей

Для сравнения доступны также гидрораспределители других серий с увеличенной производительностью.

Условия поставки и покупки

Как купить товар: Для оформления заказа на гидрораспределитель 02Z50-1К16А1(Ju+3) GKZ1 обращайтесь к нашим специалистам через страницу контактов. Наши консультанты помогут подобрать оптимальную конфигурацию и рассчитают стоимость с учетом ваших требований.

Доставка и оплата: Подробную информацию о вариантах доставки, сроках поставки и способах оплаты вы можете найти на странице доставки и оплаты. Мы работаем как с физическими, так и с юридическими лицами, предоставляя гибкие условия сотрудничества.

Дополнительное оборудование: При необходимости можем предложить комплектующие к гидрораспределителями системы управления, включая джойстики для различных типов техники.
