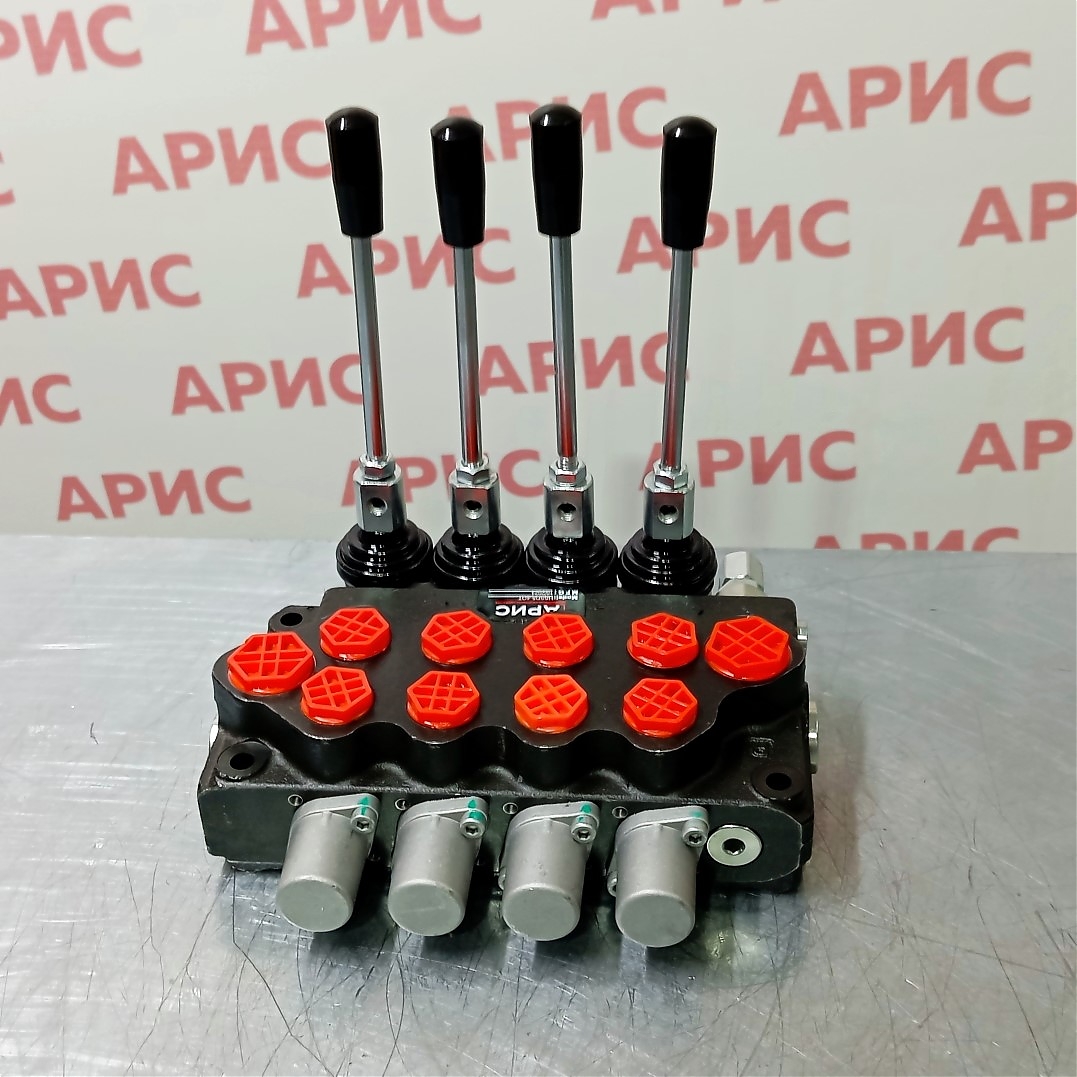

Гидрораспределитель HSSD5-4OT(4A1) КИТАЙ

Гидрораспределитель HSSD5-4OT(4A1) – это надежное гидравлическое оборудование китайского производства серии P40, предназначенное для управления потоками рабочей жидкости с номинальным расходом до 40 л/мин. Данная модель представляет собой пятисекционный золотниковый распределитель с ручным рычажным управлением и открытым центром, обеспечивающий эффективное распределение масла между несколькими исполнительными механизмами в гидравлических системах специальной техники и промышленного оборудования.

Техническая информация о гидрораспределителе HSSD5-4OT(4A1)

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Для сравнения характеристик стоит также рассмотреть гидрораспределители китайского производства других конфигураций, а также европейские аналоги болгарского производства и распределители серии Z50.

Функциональные особенности и принцип работы

Конструктивное исполнение

Гидрораспределитель HSSD5-4OT(4A1) выполнен по золотниковому типу с открытым центром, что обеспечивает свободную циркуляцию рабочей жидкости через распределитель в нейтральном положении всех рычагов. Такая конструкция позволяет гидравлическому маслу беспрепятственно возвращаться в бак при неработающих потребителях, что снижает нагрузку на насос и предотвращает перегрев системы. Каждая из пяти секций управляет отдельным гидроцилиндром или гидромотором, обеспечивая независимое и одновременное управление несколькими исполнительными механизмами.

Особенностью данной модели является наличие плавающей позиции (схема 4), которая позволяет соединить обе полости гидроцилиндра со сливом, обеспечивая свободное перемещение штока под действием внешних сил. Это особенно важно для планировочных работ, при использовании грейферов и других применений, требующих свободного хода рабочего органа.

Схема подключения и рабочие линии

Распределитель имеет следующую конфигурацию гидравлических портов:

• P – напорная линия (подключение к выходу гидронасоса)
• T – сливная линия (возврат масла в гидравлический бак)
• A и B – рабочие линии для каждой из пяти секций (подключение к полостям гидроцилиндров или к гидромоторам)

Принцип работы основан на механическом перемещении золотников внутри корпуса секций при воздействии оператора на рычаги управления. При отклонении рычага в одну сторону золотник открывает канал от напорной линии P к рабочему порту A, одновременно соединяя порт B со сливом T. При отклонении рычага в противоположную сторону направления потоков меняются местами. Возвратные пружины автоматически возвращают золотник в нейтральное положение при отпускании рычага.

Регулировка и настройка потока

Каждая секция гидрораспределителя HSSD5-4OT(4A1) оснащена регулируемыми дросселями на рабочих линиях, позволяющими ограничивать максимальный расход масла и тем самым контролировать скорость работы подключенных исполнительных механизмов. Регулировочные винты обычно располагаются на боковых поверхностях секций и позволяют настраивать расход в диапазоне от 5 до 40 л/мин.

Кроме того, конструкция рычагов управления обеспечивает дозированное открытие золотников в зависимости от угла отклонения рычага, что позволяет оператору интуитивно регулировать скорость движения рабочих органов прямо во время работы.

Надежность и ресурс работы

Применение качественных материалов и точная механическая обработка деталей обеспечивают высокую надежность гидрораспределителя. Ресурс работы составляет не менее 8000-10000 моточасов при условии использования чистого гидравлического масла с соответствующей вязкостью и соблюдения температурного режима эксплуатации. Хромированное покрытие золотников обеспечивает износостойкость и предотвращает коррозию, что особенно важно при работе в условиях повышенной влажности и знакопеременных нагрузок.

Область применения гидрораспределителя HSSD5-4OT(4A1) КИТАЙ

Рекомендуемые сферы использования

Благодаря универсальной конструкции и открытому центру, гидрораспределитель HSSD5-4OT(4A1) широко применяется в:

• Строительной и дорожной технике: экскаваторы-погрузчики, фронтальные погрузчики, мини-экскаваторы, автогрейдеры, катки
• Коммунальной технике: снегоочистители, пескоразбрасыватели, подметально-уборочные машины
• Сельскохозяйственной технике: тракторы с навесным оборудованием, погрузчики сельскохозяйственного назначения, кормораздатчики
• Лесозаготовительном оборудовании: погрузчики леса, манипуляторы, дровоколы
• Промышленном оборудовании: гидравлические прессы, подъемно-транспортные механизмы, станочное оборудование

Совместимость с гидравлическими системами

Распределитель совместим с гидравлическими системами, использующими шестеренные, аксиально-поршневые и лопастные насосы производительностью от 80 до 200 л/мин. Открытый центр распределителя особенно подходит для систем с нерегулируемыми насосами постоянной производительности, где необходимо обеспечить разгрузку насоса при неработающих потребителях.

Рекомендуется использование гидравлических масел на минеральной основе класса вязкости ISO VG 32, 46 или 68 в зависимости от климатических условий эксплуатации. Масло должно соответствовать стандартам DIN 51524 часть 2 (HLP) или ISO 11158 категории HM.

Условия эксплуатации

Изделие предназначено для работы в условиях умеренного и холодного климата при температуре окружающего воздуха от -40°C до +50°C. Допускается эксплуатация на открытом воздухе с естественной защитой от прямого попадания атмосферных осадков. Для обеспечения длительного срока службы необходимо:

• Поддерживать чистоту гидравлического масла (класс чистоты не ниже ISO 4406 20/18/15)
• Использовать фильтры тонкой очистки с номинальной тонкостью фильтрации 10-25 мкм
• Регулярно проверять уровень и состояние масла
• Не допускать превышения максимального рабочего давления
• Обеспечивать надежное крепление распределителя к раме техники
• Защищать гидравлические линии от механических повреждений

Преимущества и экономическая эффективность

Ключевые преимущества

• Оптимальное соотношение цена-качество – стоимость на 40-50% ниже европейских аналогов при сопоставимых характеристиках
• Простота управления – интуитивно понятное ручное управление, не требующее специального обучения операторов
• Открытый центр – снижение нагрузки на насос и уменьшение нагрева масла в режиме ожидания
• Наличие плавающей позиции – расширенные функциональные возможности для специфических операций
• Модульная конструкция – возможность замены отдельных секций без демонтажа всего распределителя
• Высокая ремонтопригодность – доступность запасных частей и простота обслуживания
• Универсальность применения – подходит для широкого спектра гидравлической техники
• Компактные размеры – удобство монтажа даже в ограниченном пространстве

Экономическая выгода

Использование гидрораспределителя HSSD5-4OT(4A1) позволяет существенно снизить затраты при создании новой техники или модернизации существующего оборудования. Экономия достигается не только за счет более низкой закупочной цены, но и благодаря:

• Снижению эксплуатационных расходов – открытый центр обеспечивает меньший нагрев масла и снижает энергопотребление
• Доступности запасных частей – ремкомплекты уплотнений и отдельные компоненты имеют невысокую стоимость
• Простоте ремонта – большинство работ по обслуживанию можно выполнить силами собственного персонала
• Взаимозаменяемости – распределитель совместим по присоединительным размерам со многими европейскими аналогами

В среднем, использование китайских гидрораспределителей серии P40 позволяет снизить стоимость гидравлической системы на 30-40% без существенной потери в надежности и функциональности.

Как купить гидрораспределитель HSSD5-4OT(4A1) в Арис

Для приобретения гидрораспределителя серии P40 с пятью секциями и открытым центром обращайтесь к специалистам компании Арис через страницу контактов. Наши технические консультанты помогут:

• Подобрать оптимальную конфигурацию под конкретную модель техники
• Определить необходимые присоединительные размеры и типы резьб
• Рассчитать требуемую производительность насоса
• Подобрать дополнительные компоненты гидросистемы (насосы, гидроцилиндры, рукава высокого давления)
• Предоставить техническую документацию и схемы подключения

При необходимости возможна доработка распределителя под индивидуальные требования, включая изменение количества секций, добавление дополнительных функций или применение специальных уплотнений для работы с синтетическими маслами.

Условия поставки и оплаты

Компания Арис предлагает гибкие условия сотрудничества как для корпоративных клиентов, так и для частных лиц. Подробную информацию о способах оплаты (безналичный расчет, наличная оплата, оплата картой), условиях доставки транспортными компаниями по всей России, сроках поставки и возможности самовывоза со склада в Уфе вы можете узнать на странице доставки и оплаты.

Стандартный срок отгрузки товара со склада составляет 1-2 рабочих дня после подтверждения заказа и поступления оплаты. Для крупных партий и специальных конфигураций срок поставки может составлять до 14 рабочих дней. Каждое изделие комплектуется технической документацией на русском языке и проходит контроль качества перед отправкой.

Гарантия на гидрораспределитель HSSD5-4OT(4A1) составляет 12 месяцев с даты продажи. Гарантийное обслуживание включает бесплатный ремонт или замену изделия при выявлении производственных дефектов. В случае необходимости технической поддержки или возникновения вопросов по эксплуатации наши специалисты всегда готовы предоставить квалифицированную консультацию.

Мы работаем напрямую с производителями гидравлического оборудования, что позволяет предлагать конкурентные цены и обеспечивать стабильное наличие товара на складе. Для постоянных клиентов и оптовых покупателей действует система скидок.
