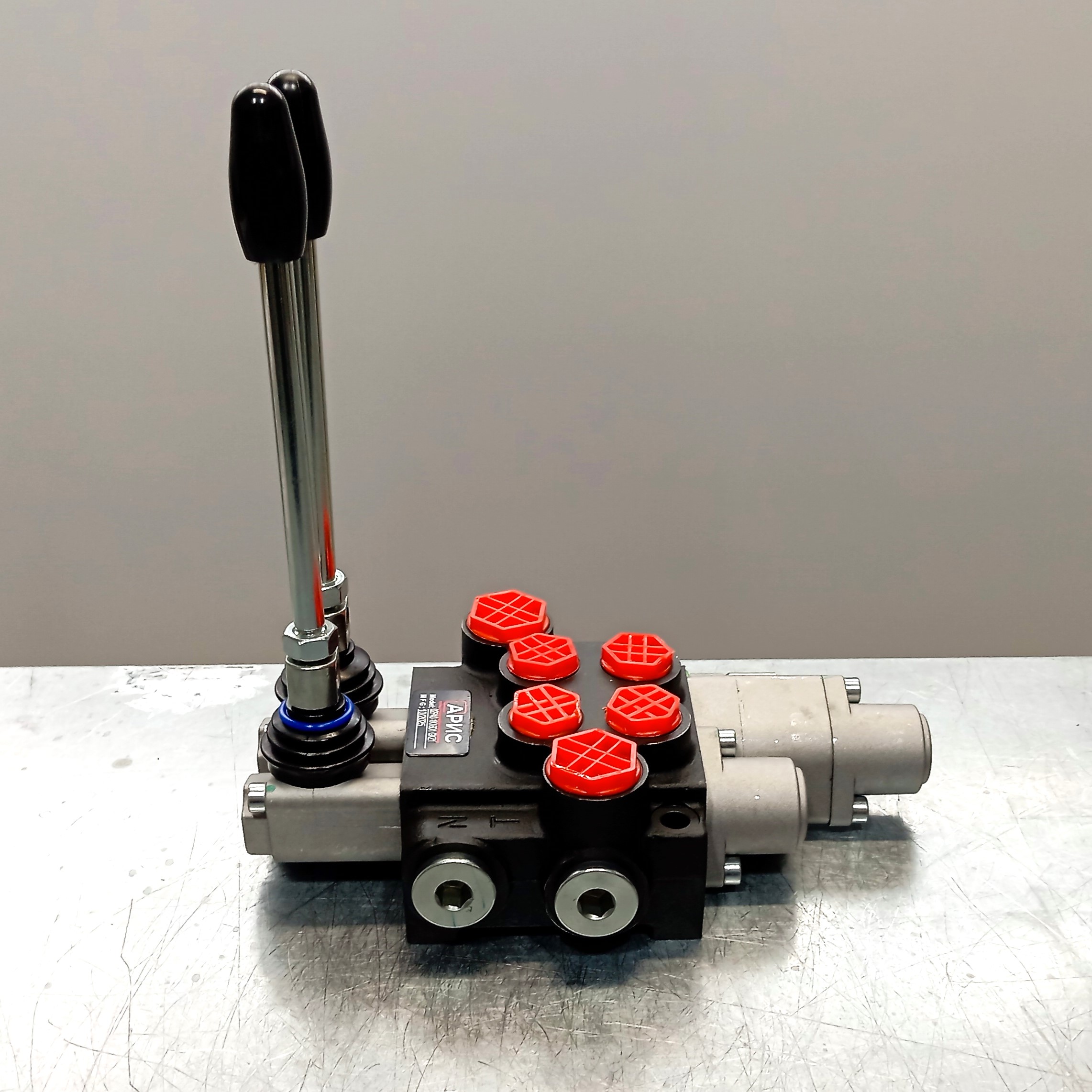

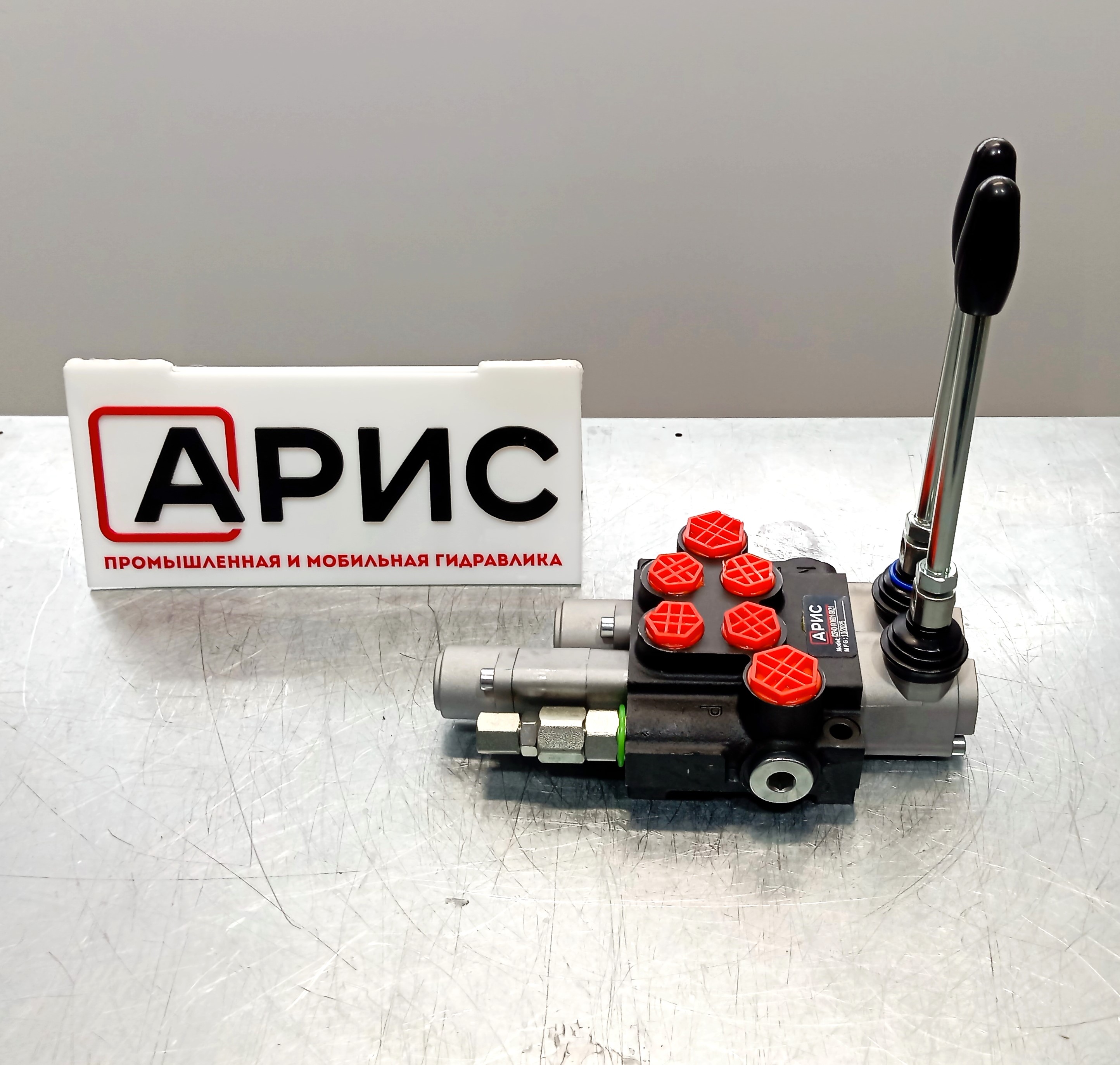

Двухсекционный гидрораспределитель 02Р40-1K16D1 GKZ1 — китайский аналог Р40

Гидрораспределитель 02Р40-1К16D1 GKZ1 китайского производства представляет собой двухсекционное гидравлическое устройство комбинированного типа управления, сочетающее электромагнитное и гидравлическое управление для эффективного распределения потоков рабочей жидкости. Это функциональное решение для техники, где требуется дистанционное управление одним контуром и пилотное (гидравлическое) управление вторым при оптимальном соотношении стоимости и надежности.

Техническая информация о гидрораспределителе 02Р40-1К16D1 GKZ1

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Такая комбинированная конфигурация позволяет реализовать гибкую схему управления, где один исполнительный механизм управляется электрически (дистанционно), а другой — через гидравлический пилот, что особенно удобно для мобильной техники. В каталоге гидрораспределителей представлены различные модификации для решения любых задач.

Назначение и область применения

Распределитель предназначен для комбинированного управления направлением потоков гидравлической жидкости в системах мобильной и стационарной техники. Устройство эффективно работает на экскаваторах, погрузчиках, манипуляторах, автокранах, буровых установках и другом оборудовании, где требуется сочетание электрического и гидравлического управления исполнительными механизмами. Среди всего разнообразия гидрораспределителей на 40 л модели с комбинированным управлением востребованы благодаря своей универсальности и гибкости применения.

Функциональные особенности и конструкция

Принцип работы и схема подключения

Гидрораспределитель работает по золотниковому принципу с комбинированным управлением. Первая секция (К16) оснащена электромагнитом: при подаче электрического напряжения на катушку соленоида происходит перемещение золотника, который открывает или закрывает соответствующие гидравлические каналы. Вторая секция (D1) управляется гидравлически — через подачу управляющего давления на торцы золотника от внешнего источника (обычно пилотного распределителя или джойстика).

Каждая из двух секций может независимо управлять своим исполнительным механизмом, обеспечивая:

• Подачу жидкости в прямом направлении (выдвижение штока цилиндра)
• Подачу жидкости в обратном направлении (втягивание штока цилиндра)
• Нейтральное положение (блокировка или свободный слив в зависимости от схемы)

Такая конфигурация идеальна для техники, где один контур должен управляться автоматически или дистанционно (например, стабилизаторы, аутригеры), а другой — оператором через джойстик с пропорциональным управлением скоростью. Многие специалисты выбирают гидрораспределители китайского производства на 40 л для комплектации техники из-за оптимального баланса цены и качества.

Количество рабочих линий и их назначение

Двухсекционный распределитель имеет следующие гидравлические соединения:

• P — общая линия подачи давления от гидронасоса
• T — общая линия слива рабочей жидкости в бак
• A1, B1 — рабочие линии первой секции (К16) к первому исполнительному механизму
• A2, B2 — рабочие линии второй секции (D1) ко второму исполнительному механизму
• X, Y — управляющие порты для пилотной секции (D1)

Управляющие порты X и Y второй секции подключаются к источнику пилотного давления (джойстику, пилотному распределителю), что позволяет реализовать пропорциональное управление с плавной регулировкой скорости движения исполнительного механизма.

Особенности конструкции золотникового типа

Золотниковая конструкция гидрораспределителя 02Р40-1К16D1 GKZ1 обеспечивает:

• Высокую герметичность благодаря прецизионной обработке золотников и гильз (зазор 5-8 мкм)
• Быстрое срабатывание электромагнитной секции (менее 0,05 сек)
• Плавное пропорциональное управление гидравлической секцией
• Минимальные внутренние утечки рабочей жидкости
• Модульную конструкцию, позволяющую заменять электромагнит без разборки гидравлической части
• Возможность установки дополнительных клапанов (обратных, предохранительных)

Пилотная секция позволяет оператору точно контролировать скорость движения исполнительного механизма, что особенно важно при выполнении точных операций (позиционирование груза, управление рабочим органом).

Возможности регулировки потока

Гидравлическая секция D1 обеспечивает плавное пропорциональное управление за счет изменения величины управляющего давления. Чем больше отклонение рычага джойстика, тем выше давление в управляющей линии и тем больше открывается золотник, увеличивая поток к исполнительному механизму. Это позволяет:

• Плавно разгонять и тормозить исполнительные механизмы
• Точно позиционировать рабочие органы
• Работать с переменной скоростью в зависимости от задачи
• Снизить динамические нагрузки на гидросистему

Электромагнитная секция работает в режиме «включено-выключено», обеспечивая максимальный поток при срабатывании электромагнита.

Надежность и ресурс работы

Китайские гидрораспределители серии Р40 изготавливаются на современном оборудовании с применением технологий высокоточной механической обработки. Расчетный ресурс работы электромагнитной секции составляет не менее 1 000 000 циклов включений, пилотной секции — не менее 1 500 000 циклов переключений при соблюдении требований к чистоте рабочей жидкости. Применение качественных уплотнительных материалов и защитных покрытий обеспечивает стабильность характеристик на протяжении всего срока эксплуатации.

Применение и совместимость

Рекомендуемые области использования

Гидрораспределитель оптимально подходит для применения в следующих типах техники:

Строительная техника: экскаваторы малого класса (управление ковшом через джойстик и выдвижением аутригеров через кнопку), мини-погрузчики, буровые установки, автокраны с дополнительным оборудованием.

Коммунальная техника: мусоровозы (управление прессом и боковой загрузкой), подметально-уборочные машины, снегоуборочная техника с различными рабочими органами.

Лесозаготовительная техника: манипуляторы для погрузки леса (джойстиковое управление стрелой и автоматическое управление захватом), валочно-пакетирующие машины.

Сельскохозяйственная техника: погрузчики с навесным оборудованием, кормораздатчики, опрыскиватели с гидравлическим управлением штангами.

Специальная техника: эвакуаторы с краном-манипулятором, автовышки, платформы с гидравлическим приводом.

Для техники с повышенными требованиями к ресурсу также доступны гидрораспределители серии Z50 болгарского производства с увеличенным сроком службы.

Совместимость с гидравлическими системами

Распределитель совместим с гидросистемами, использующими:

• Шестеренные и аксиально-поршневые насосы производительностью 40-80 л/мин
• Гидроцилиндры с диаметром поршня от 40 до 100 мм
• Гидромоторы с рабочим объемом от 20 до 80 см³/об
• Джойстики и пилотные распределители с выходным давлением 20-35 бар
• Стандартные рукава высокого давления с резьбовыми соединениями

Для пилотной секции требуется отдельный источник управляющего давления — обычно это отдельный шестеренный насос небольшой производительности (3-5 л/мин) или отвод от основного насоса через редукционный клапан.

Условия эксплуатации

Для обеспечения надежной и долговечной работы распределителя необходимо соблюдать следующие требования:

• Использование гидравлического масла вязкостью 20-68 сСт при рабочей температуре
• Чистота рабочей жидкости не ниже класса 18/16/13 по ISO 4406
• Обязательная установка фильтров тонкой очистки (10-25 мкм) на напорной линии
• Отдельная фильтрация управляющей (пилотной) линии
• Защита электрических соединений от влаги и механических повреждений
• Правильное подключение пилотных линий (соблюдение полярности X/Y)
• Исключение гидроударов и скачков давления в системе
• Периодическая проверка герметичности соединений и состояния уплотнений

Преимущества и экономическая эффективность

Преимущества перед аналогами

Универсальность управления: Комбинация электромагнитного и гидравлического управления позволяет оптимально распределить функции между автоматическим и ручным контролем.

Пропорциональное управление: Пилотная секция обеспечивает плавную регулировку скорости движения исполнительного механизма без дополнительных дросселей.

Удобство для оператора: Джойстиковое управление одной секцией повышает эргономику и точность работы.

Компактность: Две секции в одном корпусе экономят монтажное пространство и упрощают гидравлическую обвязку.

Конкурентная цена: Китайское производство обеспечивает экономию до 40% по сравнению с европейскими аналогами комбинированного типа.

Простота интеграции: Стандартные присоединительные размеры обеспечивают совместимость с большинством гидросистем.

Для сравнения технических решений также представлены гидрораспределители на 40 л болгарского производства с проверенной репутацией.

Экономическая эффективность

Применение гидрораспределителя 02Р40-1К16D1 GKZ1 позволяет:

• Снизить затраты на комплектацию гидравлической системы на 35-40% по сравнению с покупкой двух отдельных распределителей разного типа
• Сократить время монтажа благодаря единому блоку с общими питающими линиями
• Уменьшить количество гидравлических соединений, что снижает риск утечек
• Повысить производительность оператора за счет удобного джойстикового управления
• Снизить динамические нагрузки на гидросистему благодаря плавному управлению
• Упростить электрическую схему управления
• Обеспечить быструю окупаемость при производстве или модернизации мобильной техники
