Гидрораспределитель 05HSSD6-5OTGG КИТАЙ

Гидрораспределитель 05HSSD6-5OTGG - пятисекционный моноблок для сложных гидросистем

Когда техника оснащена пятью и более гидравлическими исполнительными органами, задача компоновки распределительного блока становится нетривиальной. Полный ассортимент решений для таких задач представлен в разделе гидрораспределителей нашего магазина. Среди позиций на типоразмер 40 л/мин - а именно гидрораспределители на 40 л наиболее востребованы в мобильной технике - есть несколько производителей на выбор. Покупатели, ориентированные на качество европейского уровня, выбирают гидрораспределители серии Z50 Болгария или гидрораспределители на 40 л Болгария; те, кто ищет оптимальное соотношение цены и характеристик, останавливаются на гидрораспределителях на 40 л Китай, и данная модель - один из флагманов этой линейки.

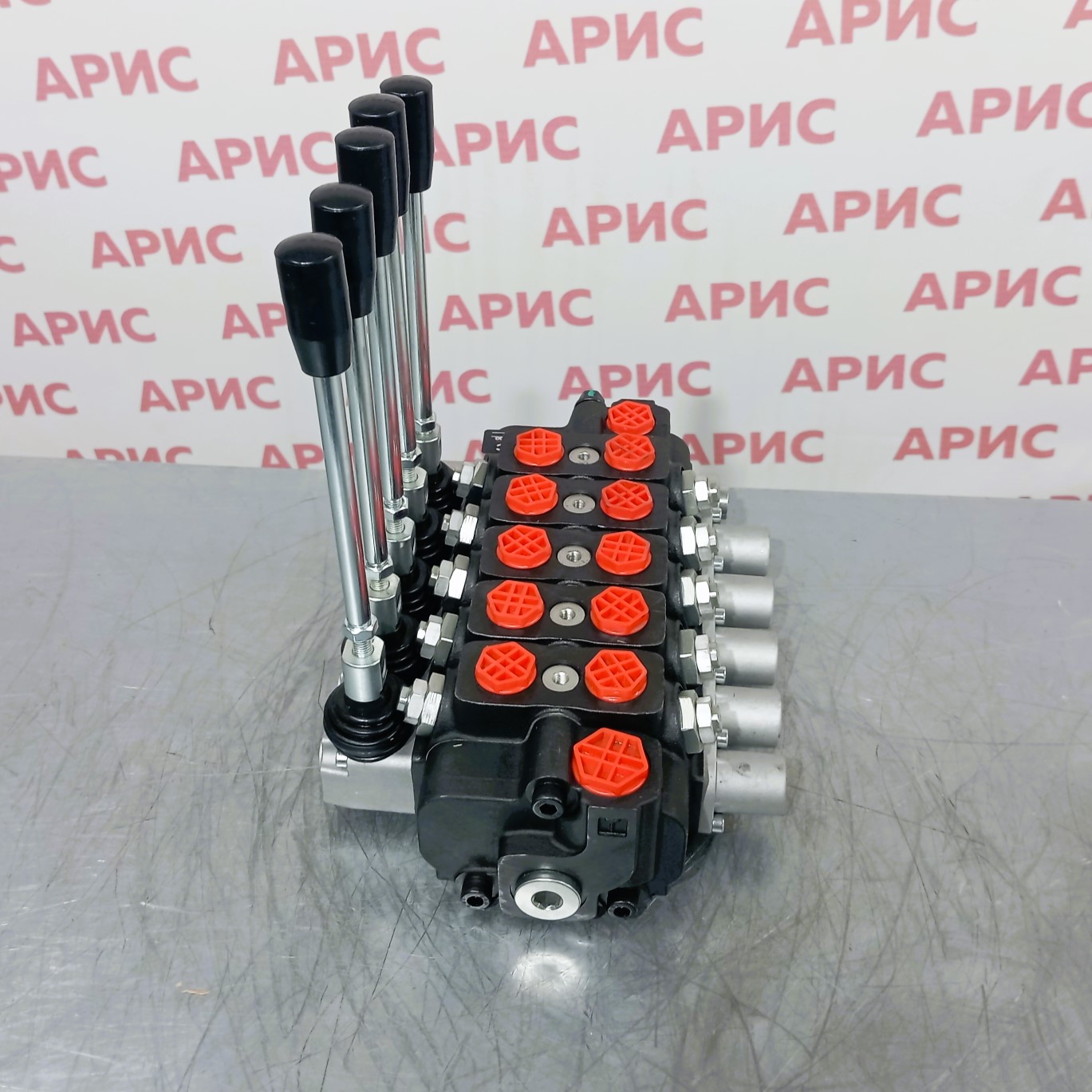

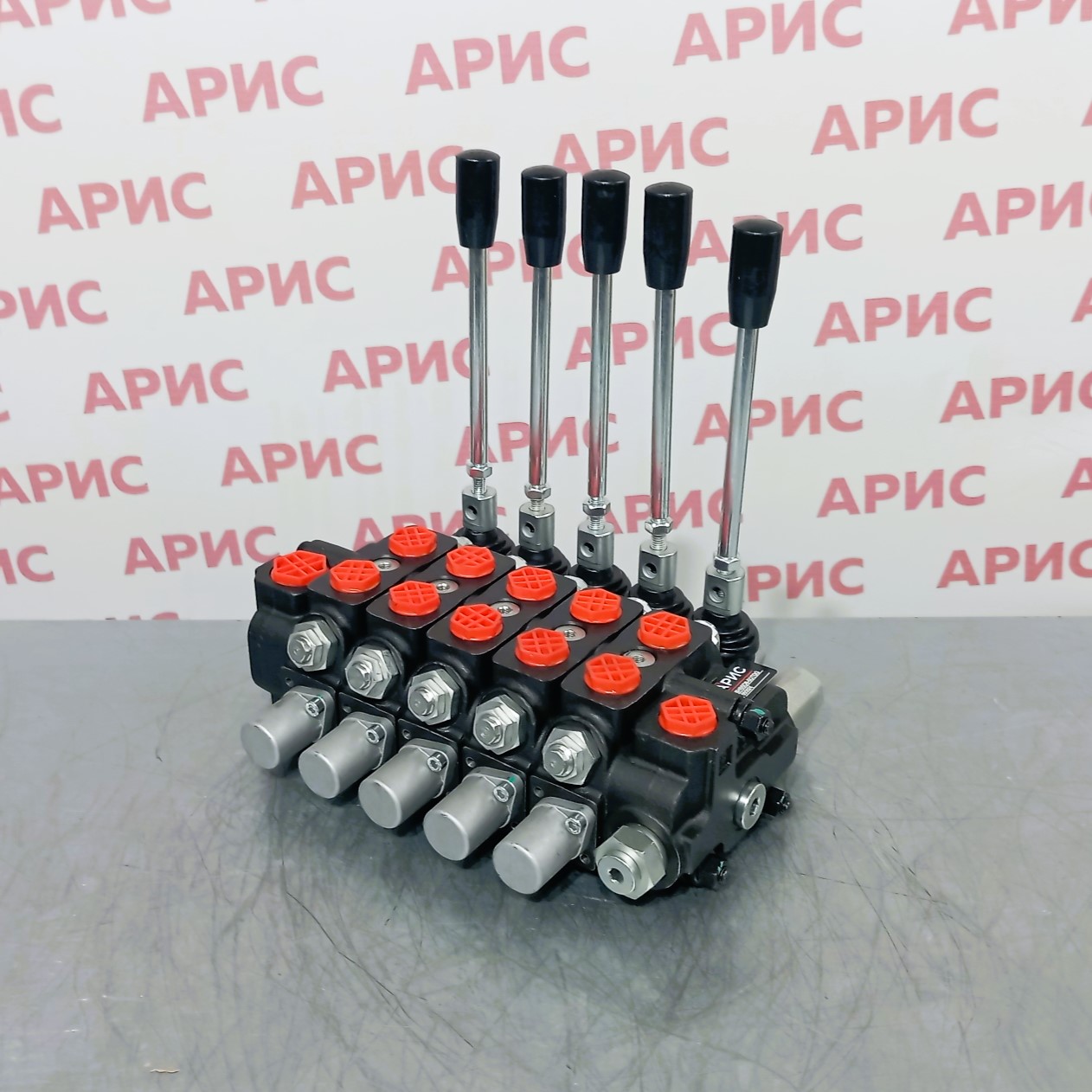

Гидрораспределитель 05HSSD6-5OTGG - пятисекционный моноблочный распределитель китайского производства с независимым рычажным управлением каждой секцией. Пять рабочих секций в едином корпусе позволяют управлять пятью гидроцилиндрами или гидромоторами раздельно, не усложняя трубную обвязку и не увеличивая количество точек соединения по сравнению с наборными конструкциями.

Технические характеристики

• Расход рабочей жидкости: 40 л/мин
• Максимальное давление на подаче P: 250 bar
• Максимальное давление на сливе T: 50 bar
• Максимальное давление на выходах A, B: 300 bar
• Температурный диапазон окружающей среды: -40°C…+60°C
• Рабочая жидкость: минеральное масло
• Кинематическая вязкость (рекомендуемая): 20…100 мм²/с
• Внутренние потери (A, B - T): 5 см³/мин при 100 bar
• Ход золотника: ±6 мм
• Конструктивное исполнение: моноблок
• Крепление: 2 болта М8
• Присоединительные отверстия: Вход P - G1/2, Слив T - G1/2, Выходы A и B - G3/8

Расшифровка обозначений и функций золотников

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы: Вход P - G1/2, Слив T - G1/2, Выходы A и B - G3/8
4. Температура воздуха -40°C…+60°C
5. Рабочая жидкость - минеральное масло
6. Кинематическая вязкость 20…100 мм²/с рекомендуемая
7. Максимальное давление на подаче P = 250 bar, на сливе T = 50 bar, на выходах A, B = 300 bar
8. Внутренние потери (A, B - T) 5 см³/мин при 100 bar
9. Расход рабочей жидкости 40 л/мин
10. Ход золотника ±6 мм

Обозначение функций золотников:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник C1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Принцип работы и конструктивные особенности 05HSSD6-5OTGG

Каждая из пяти секций оснащена независимым золотником с ходом ±6 мм. Золотниковый принцип управления потоком обеспечивает плавное переключение без гидравлических ударов: при отклонении рычага золотник соединяет напорную линию P с нужным рабочим выходом A или B, одновременно открывая сливной канал T для обратного потока. Поведение каждой секции в нейтрали - удержание нагрузки, разгрузка насоса или плавающий режим - определяется типом установленного золотника и может быть задано индивидуально для каждой из пяти позиций при заказе.

Корпус отлит из высокопрочного чугуна, что обеспечивает жёсткость при давлениях до 300 bar на рабочих выходах. Уплотнения из маслостойкой резины NBR сохраняют герметичность во всём рабочем диапазоне температур и вязкостей. Моноблочное исполнение исключает межсекционные перетечки и упрощает техническое обслуживание.

Применение 05HSSD6-5OTGG и совместимость с гидросистемами

Распределитель рассчитан на работу в открытых гидросистемах с минеральным маслом при расходе насоса до 40 л/мин. Пять управляемых секций делают его особенно актуальным для:

• многофункциональных тракторных агрегатов с развитым навесным оборудованием
• лесозаготовительных и манипуляторных машин
• коммунальной техники с несколькими рабочими органами
• дорожно-строительного оборудования
• промышленных гидростанций с несколькими независимыми потребителями

Диапазон рабочих температур -40°C…+60°C позволяет эксплуатировать распределитель без ограничений в климатических условиях большей части России, включая регионы с суровыми зимами.

Преимущества и условия покупки

Пять секций в едином моноблоке - это меньше соединений, меньше потенциальных точек утечки и более компактная компоновка по сравнению с набором отдельных распределителей. Стандартные присоединительные размеры G1/2 и G3/8 гарантируют совместимость с типовой арматурой и шлангами без переходников.

Для уточнения наличия, цены и сроков поставки обращайтесь через страницу контактов. Актуальные условия оплаты и доставки по России размещены в соответствующем разделе магазина Арис. Работаем с физическими лицами и организациями, возможна поставка под заявку любым объёмом.
